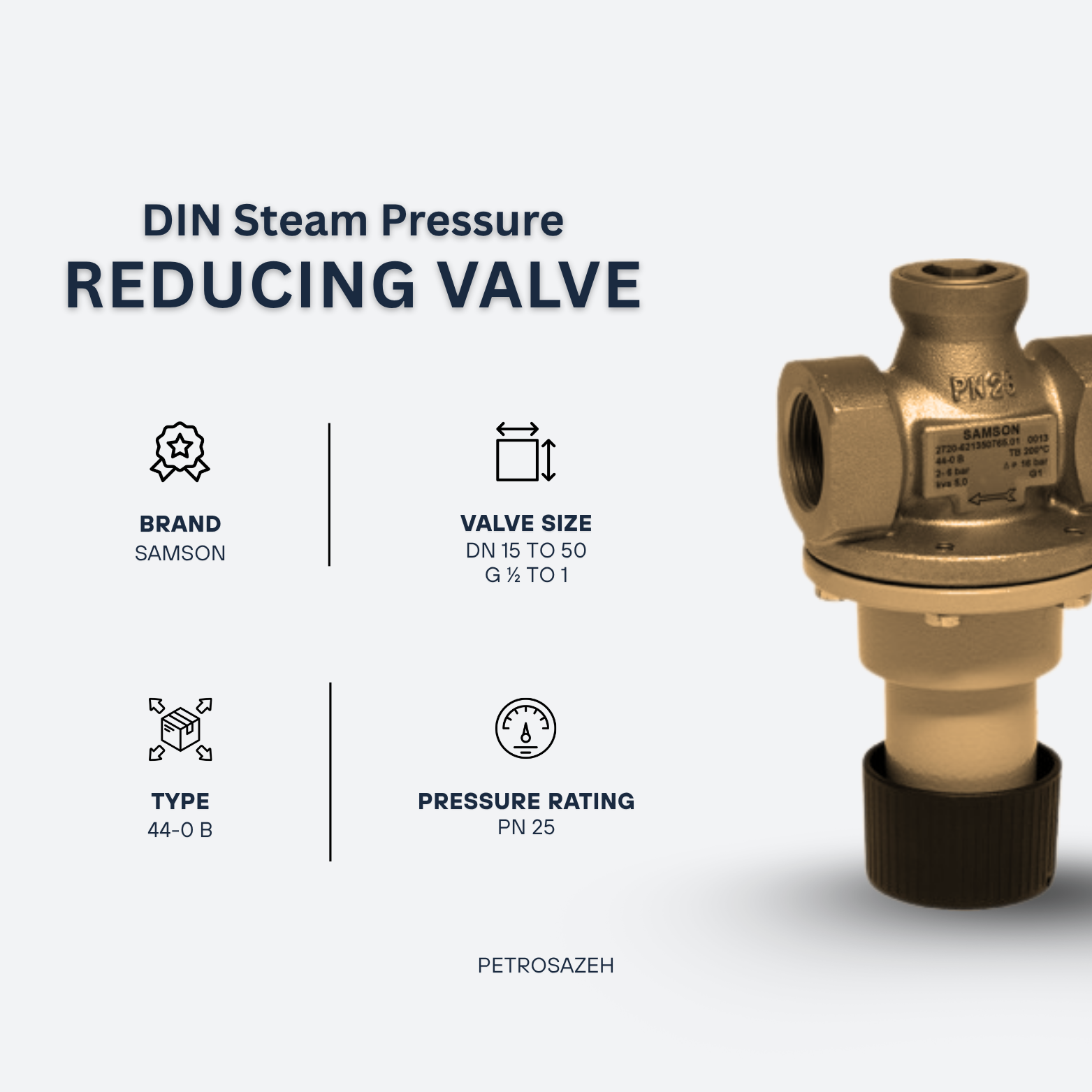

شیر فشارشکن بخار سامسون Type 44-0 B | مشخصات، عملکرد و راهنمای انتخاب

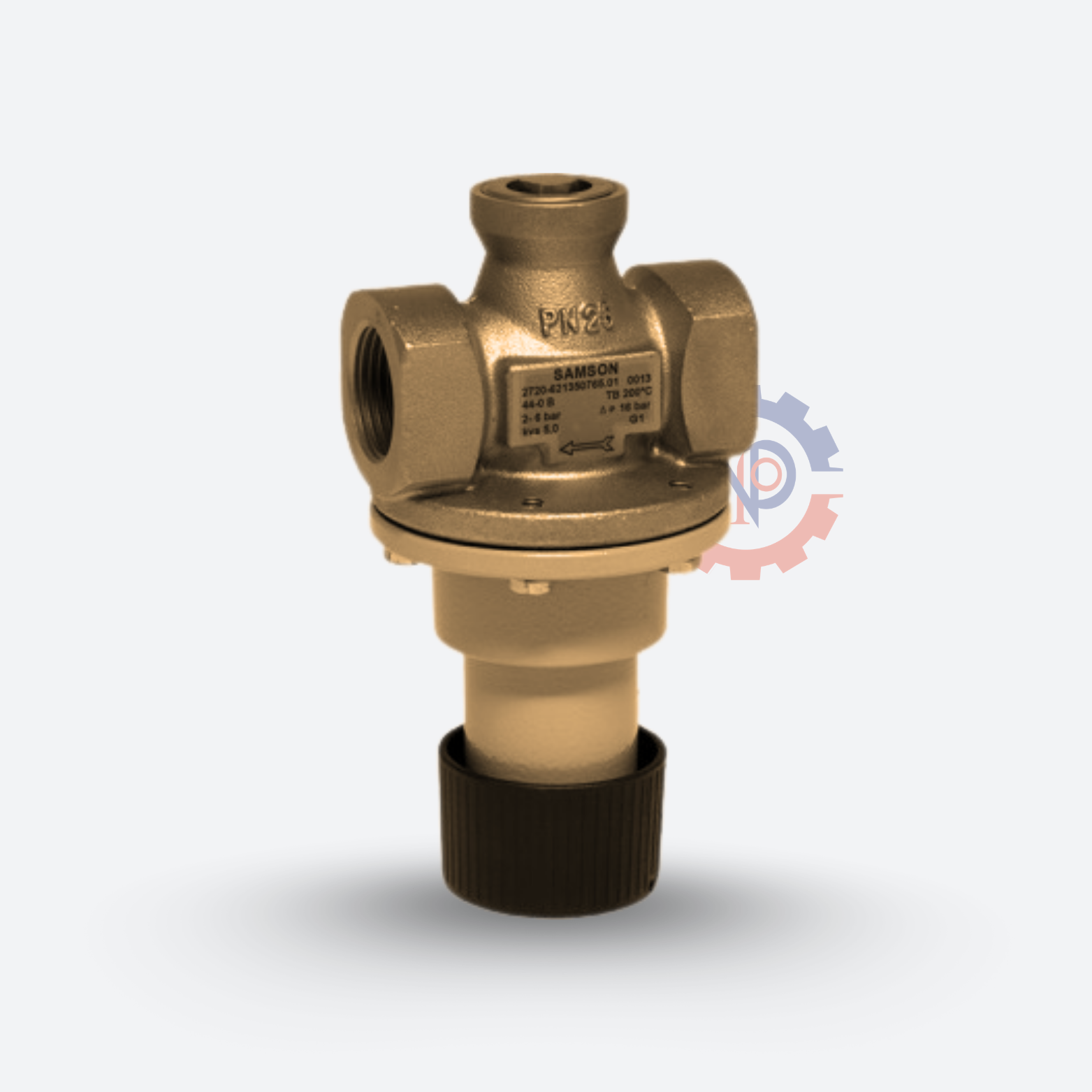

شیر کاهنده فشار بخار SAMSON Type 44-0 B یک رگولاتور فشار خودکار و دقیق برای کنترل فشار بخار در خطوط فرایندی است. این تجهیز بدون نیاز به برق، هوای فشرده یا سیستم کنترل خارجی، فشار خروجی بخار را روی مقدار تنظیم‌شده ثابت نگه می‌دارد و از افزایش فشار پایین‌دست جلوگیری می‌کند.

در سیستم‌های بخار صنعتی، نوسان فشار می‌تواند باعث کاهش راندمان انتقال حرارت، آسیب به تجهیزات پایین‌دست، عملکرد نامنظم مبدل‌های حرارتی و افزایش مصرف انرژی شود. استفاده از پرشر ردیوسینگ ولو بخار سامسون 44-0 B راهکاری مطمئن برای تأمین بخار با فشار پایدار در تجهیزاتی مانند مبدل حرارتی، کویل گرمایشی، دیگ و مخزن فرایندی، دستگاه‌های خشک‌کن، خطوط استریل، تجهیزات صنایع غذایی و سیستم‌های گرمایش صنعتی است.

Type 44-0 B از محصولات تخصصی برند آلمانی SAMSON در حوزه کنترل فشار بخار محسوب می‌شود. ساختار این مدل شامل یک شیر گلوب تک‌نشیمن و یک واحد عملگر یکپارچه با بلوز است. فشار پایین‌دست مستقیماً به بلوز عملکردی منتقل می‌شود و موقعیت پلاگ شیر را به‌صورت خودکار تغییر می‌دهد؛ در نتیجه، فشار خروجی بدون وابستگی به منبع انرژی خارجی در مقدار تعیین‌شده حفظ خواهد شد.

شیر فشارشکن بخار سامسون 44-0 B چگونه کار می‌کند؟

رگولاتور SAMSON Type 44-0 B به‌صورت نرمال باز عمل می‌کند؛ یعنی زمانی که خط فاقد فشار است، شیر تحت تأثیر نیروی فنر تنظیم باز خواهد بود. با برقرار شدن جریان بخار، فشار خروجی یا فشار پایین‌دست شیر $p_2)$ به بخش عملکردی رگولاتور منتقل می‌شود.

هر زمان فشار پایین‌دست کمتر از نقطه تنظیم باشد، نیروی فنر باعث باز ماندن بیشتر شیر می‌شود تا بخار بیشتری عبور کند. اما اگر فشار خروجی از مقدار تنظیم‌شده بالاتر برود، نیروی حاصل از فشار روی بلوز افزایش می‌یابد و پلاگ شیر را به سمت بسته‌شدن حرکت می‌دهد. این واکنش پیوسته باعث می‌شود فشار خروجی در محدوده موردنظر تثبیت شود.

به‌طور خلاصه، منطق عملکرد شیر به شکل زیر است:

کاهش فشار خروجی: شیر بیشتر باز می‌شود تا جریان بخار افزایش یابد.
افزایش فشار خروجی: شیر بسته‌تر می‌شود تا جریان بخار محدود شود.
رسیدن به فشار تنظیم‌شده: شیر در موقعیتی پایدار قرار می‌گیرد و فشار پایین‌دست را کنترل می‌کند.

این عملکرد مکانیکی و خودکار، Type 44-0 B را به انتخابی مناسب برای نقاطی تبدیل می‌کند که به کنترل قابل‌اعتماد فشار بخار نیاز دارند اما استفاده از کنترلر الکتریکی یا پنوماتیکی ضروری یا اقتصادی نیست.

کاربرد اصلی شیر فشارشکن SAMSON Type 44-0 B

مدل 44-0 B به‌طور اختصاصی برای بخار طراحی شده است. این نکته در انتخاب محصول اهمیت زیادی دارد، زیرا سامسون برای سیالات دیگر نیز مدل‌های مشابهی ارائه می‌کند؛ برای مثال، مدل Type 44-1 B برای گازها و مایعات کاربرد دارد، در حالی که Type 44-0 B باید در سرویس بخار استفاده شود.

مهم‌ترین کاربردهای این رگولاتور عبارت‌اند از:

کاهش فشار بخار اصلی و تأمین بخار با فشار پایین‌تر برای مصرف‌کننده
کنترل فشار بخار ورودی به مبدل‌های حرارتی
تثبیت فشار بخار در کویل‌های گرمایشی و واحدهای هواساز
خطوط بخار صنایع غذایی، دارویی و استریل‌سازی
تجهیزات خشک‌کن، اتوکلاو و ماشین‌آلات فرایندی
سیستم‌های گرمایش صنعتی و تأسیسات بخار
حفاظت نسبی از تجهیزات پایین‌دست در برابر نوسانات فشار خط بخار

مهم‌ترین ویژگی‌های فنی شیر فشارشکن بخار 44-0 B

شیر کاهنده فشار بخار سامسون Type 44-0 B برای کاربردهای صنعتی با فشار و دمای مشخص طراحی شده است. مهم‌ترین مشخصات عمومی این مدل شامل موارد زیر است:

سیال قابل استفاده: بخار
نوع عملکرد: خودکار و مکانیکی، بدون نیاز به برق یا هوای ابزار دقیق
حالت شیر در نبود فشار: نرمال باز
حداکثر دمای مجاز بخار: تا $200∘C200^\circ C$
محدوده تنظیم فشار: از $0.2$ تا $20$ بار
کلاس نشتی: Class I مطابق استاندارد IEC 60534-4
حداکثر دمای محیط: $60∘C60^\circ C$
کلاس‌های فشاری قابل ارائه: PN 25، Class 150، Class 300 و JIS 20K
نوع اتصال: رزوه‌ای یا فلنجی، متناسب با سایز و نسخه انتخابی
سایزهای قابل ارائه: از اتصالات کوچک رزوه‌ای تا سایزهای فلنجی DN 50

انتخاب صحیح محدوده فشار تنظیم، سایز اتصال، ضریب جریان $K_{VS}$ ، فشار ورودی، فشار خروجی موردنیاز و دبی مصرف بخار، نقش تعیین‌کننده‌ای در عملکرد پایدار شیر دارد. انتخاب صرفاً بر اساس قطر لوله یا فشار نامی، می‌تواند باعث افت فشار نامناسب، ناپایداری کنترل، صدای زیاد یا کاهش عمر تجهیزات شود.

مشخصات فنی شیرفشارشکن بخار سامسون Type 44-0 B

برای انتخاب، خرید یا جایگزینی یک شیرفشارشکن بخار، دانستن نام مدل به‌تنهایی کافی نیست. در یک خط بخار صنعتی، عواملی مانند فشار ورودی، فشار خروجی موردنیاز، دبی بخار، دمای کاری، نوع اتصال، سایز خط و ظرفیت عبور شیر باید هم‌زمان بررسی شوند. رگولاتور فشار بخار SAMSON Type 44-0 B در نسخه‌ها و متریال‌های گوناگون عرضه می‌شود و مشخصات نهایی آن به کانفیگ محصول انتخابی بستگی دارد.

این مدل یک پرشر ردیوسینگ ولو بخار خودکار است که برای کنترل فشار پایین‌دست طراحی شده و با استفاده از مکانیزم بلوز و فنر، بدون برق و هوای فشرده عمل می‌کند. در ادامه، مهم‌ترین مشخصات فنی شیرفشارشکن سامسون 44-0 B را بررسی می‌کنیم.

جدول مشخصات عمومی SAMSON Type 44-0 B

مشخصه	مقدار / توضیحات
نام محصول	شیرفشارشکن بخار SAMSON Type 44-0 B
نوع تجهیز	رگولاتور فشار خودکار / شیر کاهش فشار بخار
سیال فرایندی	بخار
نوع شیر	شیر گلوب تک‌نشیمن با عملگر یکپارچه
وضعیت شیر در نبود فشار	نرمال باز (Normally Open)
عملکرد کنترلی	با افزایش فشار پایین‌دست، شیر به سمت بسته‌شدن حرکت می‌کند
فشار کنترل‌شونده	فشار خروجی یا پایین‌دست شیر $p_2)$
حداکثر دمای بخار	$200∘C200^\circ C$ یا $390∘F390^\circ F$
حداکثر دمای محیط	$60∘C60^\circ C$ یا $140∘F140^\circ F$
محدوده کلی تنظیم فشار	$0.2$ تا $20$ بار
کلاس نشتی	Class I مطابق IEC 60534-4
میزان نشتی مجاز	حداکثر $0.05%0.05\%$ ضریب $K_{VS}$
تأییدیه	CE
نیاز به برق یا هوای ابزار دقیق	ندارد

نکته مهم: شیرفشارشکن Type 44-0 B مخصوص سرویس بخار است. برای کنترل فشار گازها یا مایعات باید از مدل مناسب همان سیال، مانند Type 44-1 B، استفاده شود.

محدوده تنظیم فشار خروجی در شیرفشارشکن بخار 44-0 B

فشار خروجی در این شیر تنظیم فشار بخار با تغییر نیروی فنر تنظیم می‌شود. انتخاب فنر مناسب باید بر اساس فشار پایین‌دست موردنیاز انجام شود. محدوده‌های قابل تنظیم به شرح زیر هستند:

محدوده تنظیم فشار خروجی	معادل تقریبی psi
0.2 تا 2 بار	3 تا 30 psi
1 تا 4 بار	15 تا 60 psi
2 تا 6 بار	30 تا 90 psi
4 تا 10 بار	60 تا 145 psi
8 تا 20 بار	120 تا 290 psi

در زمان انتخاب فشارشکن بخار سامسون، بهتر است فشار موردنیاز مصرف‌کننده در محدوده میانی فنر انتخاب شود؛ برای مثال، اگر فشار خروجی مطلوب حدود 3 بار باشد، معمولاً فنر با محدوده 1 تا 4 بار انتخاب منطقی‌تری نسبت به فنر 2 تا 6 بار خواهد بود. این موضوع می‌تواند به دقت بهتر کنترل فشار و پایداری عملکرد رگولاتور بخار کمک کند.

فشار تفاضلی مجاز $Δp\Delta p$

فشار تفاضلی، اختلاف بین فشار ورودی و فشار خروجی شیرفشارشکن است:

که در آن:

$p_{1}$ : فشار بخار در بالادست شیرفشارشکن
$p_{2}$ : فشار تنظیم‌شده در پایین‌دست شیرفشارشکن

مقدار فشار تفاضلی مجاز در مدل 44-0 B به سایز و نوع اتصال بستگی دارد.

نوع اتصال و سایز	حداکثر فشار تفاضلی مجاز
اتصالات رزوه‌ای G ½ تا G 1	10 بار
بدنه فلنجی DN 15 و DN 25	10 بار
بدنه فلنجی DN 40 و DN 50	8 بار

در نتیجه، اگر فشار بخار ورودی بسیار بالا باشد و فشار خروجی پایینی نیاز داشته باشید، باید قبل از انتخاب شیرفشارشکن بررسی شود که اختلاف فشار از حد مجاز تجهیز بیشتر نباشد. در برخی پروژه‌ها، کاهش فشار در دو مرحله با استفاده از دو رگولاتور فشار بخار می‌تواند راهکار مناسب‌تری باشد.

سایز و نوع اتصال شیرفشارشکن سامسون 44-0 B

این شیرفشارشکن بخار در نسخه‌های رزوه‌ای و فلنجی قابل انتخاب است. انتخاب بین اتصال رزوه‌ای یا فلنجی باید بر اساس سایز خط لوله، فشار کاری، استاندارد پروژه، قابلیت دسترسی برای تعمیرات و ظرفیت موردنیاز انجام شود.

اتصالات رزوه‌ای

نوع اتصال	سایزهای قابل ارائه
رزوه BSP	G ½، G ¾ و G 1
رزوه NPT	½ NPT، ¾ NPT و 1 NPT

اتصالات رزوه‌ای معمولاً برای خطوط بخار کوچک، تجهیزات مستقل، کویل‌های گرمایشی، ماشین‌آلات صنعتی و مصرف‌کننده‌هایی با دبی پایین تا متوسط کاربرد دارند.

اتصالات فلنجی

نوع اتصال	سایزهای قابل ارائه
فلنجی	DN 15، DN 25، DN 40 و DN 50
معادل NPS	NPS ½، NPS 1 و سایزهای متناظر

نسخه فلنجی در خطوط اصلی بخار، ایستگاه‌های کاهش فشار، مبدل‌های حرارتی با ظرفیت بالاتر و کاربردهایی که سرویس و بازدید دوره‌ای اهمیت دارد، انتخاب رایج‌تری است.

کلاس فشار و متریال بدنه

بسته به نسخه سفارش، شیرفشارشکن Type 44-0 B می‌تواند با کلاس‌های فشاری زیر ارائه شود:

استاندارد فشار	کلاس قابل ارائه
استاندارد اروپایی	PN 25
استاندارد ANSI/ASME	Class 150 و Class 300
استاندارد ژاپنی	JIS 20K

متریال بدنه نیز با توجه به شرایط فرایند، استاندارد لوله‌کشی و الزامات خوردگی انتخاب می‌شود.

متریال بدنه	گرید / استاندارد
برنج قرمز	CC499K
چدن داکتیل	EN-GJS-400-18-LT
استنلس استیل ریخته‌گری	1.4408 / A351 CF8M

برای بخار معمولی در بسیاری از تأسیسات، انتخاب متریال بدنه بر اساس فشار، دما، استاندارد پروژه و جنس لوله انجام می‌شود. در محیط‌های خورنده، صنایع حساس یا کاربردهایی که کیفیت متریال اهمیت بالاتری دارد، بدنه استنلس استیل می‌تواند گزینه مناسب‌تری باشد.

ظرفیت عبور جریان و ضریب $K_{V S}$

یکی از مهم‌ترین عوامل در انتخاب سایز شیر فشار شکن بخار، ضریب جریان یا $K_{V S}$ است. این ضریب نشان می‌دهد شیر در شرایط مشخص، چه میزان ظرفیت عبور سیال دارد. انتخاب $K_{V S}$ کمتر از نیاز واقعی باعث محدودشدن جریان بخار و نرسیدن فشار یا دبی کافی به مصرف‌کننده می‌شود. از طرف دیگر، انتخاب بیش‌ازحد بزرگ نیز ممکن است کنترل فشار را ناپایدار کند و باعث نوسان، صدای زیاد یا عملکرد ضعیف در بارهای کم شود.

مقادیر $K_{V S}$ در نسخه رزوه‌ای Type 44-0 B

سایز اتصال	ظرفیت‌های استاندارد $K_{V S}$	ظرفیت ویژه $K_{V S}$
G ½ / NPT ½	1.6 یا 3.2	1.0
G ¾ / NPT ¾	2.0 یا 4.0	—
G 1 / NPT 1	2.5 یا 5.0	—

مقادیر $K_{V S}$ در نسخه فلنجی Type 44-0 B

سایز فلنج	ظرفیت‌های استاندارد $K_{V S}$	ظرفیت ویژه $K_{V S}$
DN 15	1.6 یا 3.2	1.0
DN 25	2.5 یا 5.0	—
DN 40	16.0	8.0
DN 50	20.0	—

انتخاب شیرفشارشکن بر اساس قطر لوله، روش مهندسی دقیقی نیست. سایزینگ اصولی باید با درنظرگرفتن دبی جرمی بخار، فشار مطلق ورودی، فشار مطلق خروجی، دمای بخار، فشار تفاضلی و ضریب جریان موردنیاز انجام شود.

جمع‌بندی مشخصات برای انتخاب شیرفشارشکن بخار

برای انتخاب دقیق شیرفشارشکن SAMSON 44-0 B، اطلاعات زیر باید مشخص باشد:

فشار بخار ورودی به شیر
فشار خروجی موردنیاز در پایین‌دست
حداکثر و حداقل دبی مصرف بخار
دمای کاری بخار
سایز و استاندارد اتصال خط لوله
نوع بدنه موردنیاز؛ برنجی، چدنی یا استنلس استیل
شرایط محل نصب، از جمله دمای محیط و دسترسی برای سرویس
استاندارد فشار موردنیاز پروژه، مانند PN، ANSI یا JIS

با مشخص بودن این داده‌ها، می‌توان ظرفیت، سایز، نوع اتصال، محدوده فنر و نسخه مناسب رگولاتور فشار بخار سامسون Type 44-0 B را به‌درستی تعیین کرد.

راهنمای انتخاب و سایزینگ شیرفشارشکن بخار SAMSON Type 44-0 B

انتخاب شیرفشارشکن بخار صرفاً با توجه به سایز لوله انجام نمی‌شود. ممکن است یک خط لوله DN 25 داشته باشید، اما به دلیل دبی پایین بخار، شیرفشارشکن DN 15 با ضریب جریان مناسب، کنترل بسیار دقیق‌تر و پایدار‌تری ارائه دهد. برعکس، انتخاب شیری با ظرفیت کمتر از نیاز واقعی، باعث افت فشار شدید، نرسیدن بخار کافی به مصرف‌کننده و کاهش راندمان فرایند خواهد شد.

برای انتخاب صحیح شیرفشارشکن SAMSON Type 44-0 B باید فشار ورودی، فشار خروجی، دبی بخار، فشار تفاضلی، نوع اتصال و ظرفیت عبور جریان به‌صورت هم‌زمان بررسی شوند. در این بخش، معیارهای مهم انتخاب و سایزینگ رگولاتور فشار بخار را بررسی می‌کنیم.

چرا سایزینگ صحیح شیرفشارشکن بخار اهمیت دارد؟

شیرفشارشکن بخار باید بتواند در تمام شرایط کاری، فشار پایین‌دست را در مقدار مطلوب نگه دارد. اگر شیر بیش‌ازحد بزرگ انتخاب شود، در بارهای کم با بازشدگی بسیار محدود کار می‌کند. این وضعیت می‌تواند موجب نوسان فشار خروجی، عملکرد ناپایدار، صدای غیرعادی و استهلاک زودتر قطعات داخلی شود.

از سوی دیگر، اگر ظرفیت شیر کمتر از دبی موردنیاز باشد، در زمان پیک مصرف به‌طور کامل باز می‌شود، اما همچنان بخار کافی از آن عبور نمی‌کند. در این حالت فشار خروجی افت کرده و تجهیز مصرف‌کننده، مانند مبدل حرارتی، کویل، خشک‌کن یا اتوکلاو، به ظرفیت حرارتی موردنظر نمی‌رسد.

پیامدهای انتخاب نادرست فشارشکن بخار

خطای انتخاب	نتیجه احتمالی در سیستم بخار
انتخاب شیر با ظرفیت بسیار بزرگ	نوسان فشار خروجی، کنترل ضعیف در بار کم، صدای بیشتر
انتخاب شیر با ظرفیت پایین	کمبود بخار در مصرف‌کننده، افت فشار خروجی، کاهش ظرفیت گرمایش
انتخاب فنر با رنج نامناسب	دقت کمتر در تنظیم و کنترل فشار
نادیده‌گرفتن فشار تفاضلی	آسیب تجهیز یا خارج‌شدن از محدوده مجاز عملکرد
انتخاب براساس سایز لوله	احتمال بزرگ یا کوچک شدن غیرمهندسی شیر
بی‌توجهی به کیفیت بخار و کندانس	خوردگی، فرسایش، نشتی و کاهش عمر شیرفشارشکن

اطلاعات موردنیاز برای انتخاب شیرفشارشکن SAMSON Type 44-0 B

پیش از استعلام قیمت، خرید یا سایزینگ شیر فشار شکن بخار سامسون، بهتر است اطلاعات زیر را آماده کنید:

پارامتر موردنیاز	توضیح
فشار ورودی $p_1$	فشار بخار موجود در بالادست شیرفشارشکن
فشار خروجی $p_2$	فشار موردنیاز مصرف‌کننده در پایین‌دست
دبی بخار	معمولاً بر حسب kg/h یا ton/h
نوع بخار	اشباع، خشک، فوق‌گرم یا بخار با احتمال وجود کندانس
دمای بخار	برای بررسی محدوده مجاز دمایی تجهیز
سایز خط	سایز لوله موجود و محدودیت‌های نصب
نوع اتصال	رزوه‌ای BSP، رزوه NPT یا فلنجی
کلاس فشار	PN، Class یا JIS مطابق با مشخصات پروژه
متریال بدنه	برنج قرمز، چدن داکتیل یا استنلس استیل
حداقل و حداکثر بار مصرف	برای بررسی پایداری کنترل در شرایط بار جزئی و بار کامل
شرایط محل نصب	فضای نصب، دسترسی برای سرویس، دمای محیط و جهت لوله‌کشی

انتخاب فشار خروجی و محدوده فنر تنظیم

در شیرفشارشکن بخار Type 44-0 B، فشار خروجی با فنر تنظیم تعیین می‌شود. هر فنر دارای بازه مشخصی است و بهتر است فشار موردنیاز در بخش میانی بازه فنر قرار بگیرد، نه در نزدیکی حداقل یا حداکثر آن.

محدوده‌های فنر و فشار تنظیم رگولاتور بخار

محدوده فنر	فشار خروجی قابل تنظیم	کاربرد نمونه
فنر کم‌فشار	0.2 تا 2 بار	کویل‌های گرمایشی، بخار کم‌فشار، تجهیزات حساس
فنر فشار متوسط 1	1 تا 4 بار	مبدل‌های حرارتی، خطوط تولید و مصرف‌کننده‌های عمومی
فنر فشار متوسط 2	2 تا 6 بار	تجهیزات فرایندی با نیاز به بخار فشار متوسط
فنر فشار بالا 1	4 تا 10 بار	برخی واحدهای صنعتی و فرآیندهای خاص
فنر فشار بالا 2	8 تا 20 بار	کاربردهای فشار بالاتر در محدوده مجاز محصول

مثال انتخاب رنج فنر

اگر فشار خروجی موردنیاز برای یک مبدل حرارتی 3 بار گیج باشد، محدوده فنر 1 تا 4 بار معمولاً انتخاب مناسب‌تری از محدوده 2 تا 6 بار است؛ زیرا نقطه تنظیم 3 بار به محدوده میانی فنر نزدیک‌تر است.

اما اگر فشار موردنیاز 5 بار باشد، فنر با محدوده 2 تا 6 بار انتخاب منطقی‌تری خواهد بود.

بررسی فشار تفاضلی در شیرفشارشکن بخار

اختلاف فشار بین ورودی و خروجی، یکی از مهم‌ترین پارامترها در انتخاب رگولاتور بخار است:

برای نمونه، اگر فشار ورودی بخار برابر 10 بار گیج و فشار خروجی تنظیم‌شده برابر 3 بار گیج باشد:

این اختلاف فشار باید با محدودیت مدل و سایز انتخابی مطابقت داشته باشد. در Type 44-0 B، فشار تفاضلی مجاز به‌طور کلی به صورت زیر است:

سایز یا نوع بدنه	حداکثر فشار تفاضلی مجاز
نسخه رزوه‌ای تا G 1	10 بار
نسخه فلنجی DN 15 و DN 25	10 بار
نسخه فلنجی DN 40 و DN 50	8 بار

اگر اختلاف فشار واقعی بیش از مقدار مجاز باشد، استفاده از یک شیرفشارشکن در یک مرحله مناسب نیست. در چنین شرایطی، استفاده از سیستم کاهش فشار دومرحله‌ای بخار می‌تواند راهکار بهتری باشد.

کاهش فشار دومرحله‌ای چه زمانی پیشنهاد می‌شود؟

کاهش فشار در دو مرحله معمولاً در شرایط زیر بررسی می‌شود:

اختلاف فشار ورودی و خروجی از حد مجاز شیرفشارشکن بیشتر است.
نسبت کاهش فشار بسیار زیاد است.
دبی بخار تغییرات شدیدی دارد.
کنترل فشار خروجی باید پایدارتر و دقیق‌تر باشد.
ایجاد صدا، لرزش یا سرعت بالای بخار در یک مرحله محتمل است.
مصرف‌کننده نسبت به نوسانات فشار حساس است.

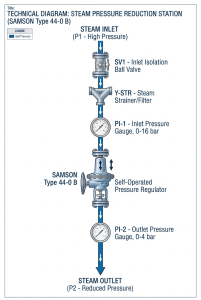

در آرایش دومرحله‌ای، فشار بخار ابتدا به یک فشار میانی کاهش پیدا می‌کند و سپس در مرحله دوم به فشار نهایی موردنیاز می‌رسد. این روش می‌تواند پایداری کنترل و عمر تجهیزات را افزایش دهد.

انتخاب ضریب جریان $K_{V S}$ برای بخار

ضریب جریان $K_{V S}$ مشخص‌کننده ظرفیت عبور شیر در شرایط معین است. در سایزینگ شیرفشارشکن، هدف انتخاب شیری است که در دبی طراحی بتواند بخار موردنیاز را عبور دهد و در عین حال در بارهای پایین نیز کنترل پایداری داشته باشد.

در مدل SAMSON Type 44-0 B، ضرایب جریان قابل ارائه بسته به نوع بدنه و سایز اتصال متغیر هستند.

ظرفیت‌های متداول نسخه رزوه‌ای

سایز اتصال	$K_{V S}$ استاندارد	$K_{V S}$ ویژه
G ½ / NPT ½	1.6 یا 3.2	1.0
G ¾ / NPT ¾	2.0 یا 4.0	—
G 1 / NPT 1	2.5 یا 5.0	—

ظرفیت‌های متداول نسخه فلنجی

سایز فلنجی	$K_{VS}$ استاندارد	$K_{VS}$ ویژه
DN 15	1.6 یا 3.2	1.0
DN 25	2.5 یا 5.0	—
DN 40	16.0	8.0
DN 50	20.0	—

توجه: انتخاب ضریب $K_{V S}$ تنها با استفاده از جدول انجام نمی‌شود. دبی جرمی بخار، فشار مطلق ورودی، فشار مطلق خروجی، نوع بخار و وضعیت جریان باید در محاسبات مهندسی لحاظ شود.

انتخاب سایز شیرفشارشکن؛ چرا همیشه هم‌سایز لوله نیست؟

یک باور رایج اما نادرست این است که شیرفشارشکن باید دقیقاً هم‌سایز لوله انتخاب شود. در عمل، سایز شیرفشارشکن باید براساس ظرفیت محاسبه‌شده انتخاب شود، نه صرفاً قطر لوله.

برای مثال، ممکن است لوله بخار DN 40 باشد، اما دبی واقعی مصرف‌کننده پایین باشد. در این شرایط، یک شیرفشارشکن DN 15 یا DN 25 با ظرفیت مناسب، به‌همراه تبدیل‌های استاندارد، می‌تواند کنترل فشار بهتری نسبت به یک شیر DN 40 بزرگ‌تر ارائه دهد.

مقایسه انتخاب بر اساس لوله و انتخاب بر اساس ظرفیت

روش انتخاب	نتیجه
انتخاب صرفاً مطابق سایز لوله	احتمال انتخاب شیر بزرگ‌تر از نیاز و ناپایداری کنترل
انتخاب بر اساس دبی و $K_{VS}$	کنترل دقیق‌تر، پایداری بیشتر و عملکرد بهتر در بارهای متغیر
انتخاب با درنظرگرفتن حداقل و حداکثر مصرف	عملکرد مناسب در شرایط واقعی بهره‌برداری

مثال مفهومی انتخاب شیرفشارشکن بخار

فرض کنید یک مصرف‌کننده بخار برای عملکرد مناسب به فشار خروجی 3 بار نیاز دارد. فشار بخار موجود در خط اصلی 8 بار است و حداکثر دبی مصرف نیز 250 کیلوگرم بر ساعت در نظر گرفته شده است.

اطلاعات اولیه به شکل زیر است:

پارامتر	مقدار
فشار ورودی بخار	8 بار گیج
فشار خروجی موردنیاز	3 بار گیج
اختلاف فشار	5 بار
دبی بخار	250 kg/h
سیال	بخار
نوع کنترل	خودکار و بدون انرژی کمکی

در این مثال:

اختلاف فشار 5 بار است و باید با فشار تفاضلی مجاز مدل انتخابی مقایسه شود.
فشار خروجی 3 بار است؛ بنابراین فنر 1 تا 4 بار می‌تواند گزینه مناسبی باشد.
با استفاده از دبی بخار و فشارهای مطلق، ضریب جریان موردنیاز محاسبه می‌شود.
سپس نزدیک‌ترین $K_{V S}$ بالاتر از مقدار محاسبه‌شده انتخاب خواهد شد؛ مشروط بر اینکه شیر در بارهای کم نیز بیش‌ازحد بزرگ نباشد.
در نهایت، نوع اتصال رزوه‌ای یا فلنجی بر اساس سایز خط، استاندارد پروژه و شرایط نصب تعیین می‌شود.

این مثال فقط روند انتخاب را نشان می‌دهد. برای سایزینگ نهایی فشارشکن بخار سامسون 44-0 B، باید مشخصات واقعی پروژه بررسی شود.

نکات مهم پیش از خرید شیرفشارشکن بخار

پیش از خرید شیرفشارشکن بخار سامسون Type 44-0 B یا ثبت درخواست استعلام، موارد زیر را بررسی کنید:

مدل انتخابی مخصوص بخار باشد؛ Type 44-0 B برای بخار طراحی شده است.
فشار ورودی و فشار خروجی را به‌صورت گیج و در صورت نیاز مطلق مشخص کنید.
حداکثر دبی بخار را بر حسب kg/h اعلام کنید.
حداقل بار مصرف را نیز مشخص کنید تا کنترل در بار جزئی بررسی شود.
از مجازبودن فشار تفاضلی برای سایز انتخابی مطمئن شوید.
رنج فنر را مطابق فشار خروجی موردنیاز انتخاب کنید.
نوع اتصال و استاندارد فلنج یا رزوه را دقیق اعلام کنید.
شرایط دمایی بخار را با حداکثر دمای مجاز $C$ تطبیق دهید.
برای جلوگیری از ورود ذرات و رسوبات، استفاده از صافی مناسب در بالادست شیرفشارشکن را در نظر بگیرید.
برای سرویس، بازدید و تعویض قطعات احتمالی، فضای کافی در محل نصب پیش‌بینی کنید.

نصب، راه‌اندازی و نگهداری شیرفشارشکن بخار SAMSON Type 44-0 B

عملکرد دقیق یک شیرفشارشکن بخار فقط به انتخاب درست مدل، سایز و ضریب جریان وابسته نیست. حتی بهترین رگولاتور فشار بخار نیز در صورت نصب نادرست، وجود کندانس در خط، نبود صافی، لوله‌کشی نامناسب یا تنظیم غیراصولی، ممکن است با نوسان فشار، صدای زیاد، کاهش ظرفیت و خرابی زودهنگام مواجه شود.

شیرفشارشکن SAMSON Type 44-0 B یک رگولاتور خودکار برای بخار است و فشار پایین‌دست را بدون نیاز به برق، کنترلر یا هوای فشرده تنظیم می‌کند. بنابراین شرایط مکانیکی نصب، کیفیت بخار و طراحی صحیح ایستگاه کاهش فشار، تأثیر مستقیمی بر دقت عملکرد آن دارند.

محل صحیح نصب شیرفشارشکن بخار

شیرفشارشکن باید در بخشی از خط نصب شود که امکان دسترسی برای تنظیم، بازدید و سرویس وجود داشته باشد. محل نصب باید در برابر ضربه، لرزش شدید، انجماد، تجمع آب و دمای محیط بالاتر از حد مجاز محافظت شود.

حداکثر دمای محیط مجاز برای Type 44-0 B برابر است با:

$6 0^{\circ} C$

هنگام انتخاب محل نصب، باید توجه داشت که این تجهیز برای کنترل فشار پایین‌دست طراحی شده است. به‌عبارت دیگر، فشار خروجی پس از شیرفشارشکن، عامل اصلی حرکت مکانیزم داخلی و تنظیم موقعیت پلاگ شیر است.

نکات کلیدی انتخاب محل نصب

مورد بررسی	توصیه اجرایی
دسترسی به شیر	فضای کافی برای تنظیم فنر، بازدید و سرویس فراهم شود.
جهت جریان	جهت فلش حک‌شده روی بدنه شیرفشارشکن باید با جهت واقعی حرکت بخار یکسان باشد.
وضعیت خط لوله	خط باید پیش از نصب تمیز و عاری از ذرات، زنگ‌زدگی، جوش‌ریزه و رسوبات باشد.
لرزش	از نصب مستقیم روی خطوط دارای لرزش شدید یا ضربه قوچ پرهیز شود.
دمای محیط	دمای محیط نباید از $60∘C60^\circ C$ بیشتر شود.
تخلیه کندانس	باید پیش از شیر و در نقاط مناسب خط بخار، کندانس به‌درستی تخلیه شود.
ایمنی افراد	محل نصب نباید باعث تماس احتمالی کارکنان با سطوح داغ یا بخار خروجی شود.

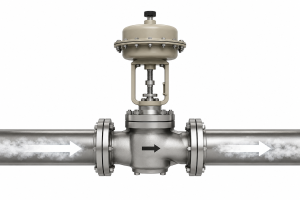

جهت جریان در شیرفشارشکن SAMSON Type 44-0 B

روی بدنه شیرفشارشکن سامسون، یک فلش جهت جریان وجود دارد. بخار باید دقیقاً در همان جهت از شیر عبور کند.

نصب برعکس شیرفشارشکن می‌تواند باعث اختلال در عملکرد مکانیزم داخلی، کاهش ظرفیت عبور بخار، ناپایداری کنترل فشار و آسیب به اجزای داخلی شود.

شماتیک ساده مسیر جریان

رابطه فشار در یک سیستم کاهش فشار بخار به‌صورت زیر است:

که در آن:

$p_{1}$ : فشار بخار در ورودی یا بالادست شیرفشارشکن
$p_{2}$ : فشار بخار خروجی یا پایین‌دست شیرفشارشکن

اجزای پیشنهادی ایستگاه شیرفشارشکن بخار

برای بهره‌برداری پایدار از یک فشارشکن بخار، معمولاً نصب خود شیر به‌تنهایی کافی نیست. یک ایستگاه کاهش فشار اصولی شامل تجهیزات جانبی است که از شیرفشارشکن محافظت کرده و امکان کنترل، تعمیر و بهره‌برداری ایمن را فراهم می‌کند.

آرایش پیشنهادی تجهیزات در خط بخار

در طراحی‌های کامل‌تر، بسته به شرایط پروژه، تجهیزاتی مانند شیر اطمینان، شیر قطع‌و‌وصل پایین‌دست، سپراتور بخار، تله بخار، شیر یک‌طرفه و خط بای‌پس نیز ممکن است در نظر گرفته شوند.

وظیفه اجزای جانبی ایستگاه فشارشکن بخار

تجهیز جانبی	وظیفه و اهمیت
شیر قطع‌و‌وصل بالادست	ایزوله‌کردن خط برای سرویس یا تعویض شیرفشارشکن
صافی بخار (Strainer)	جلوگیری از ورود ذرات، پوسته لوله، رسوب و جوش‌ریزه به شیر
فشارسنج ورودی	نمایش فشار بخار بالادست و کمک به تنظیم و عیب‌یابی
فشارسنج خروجی	مشاهده فشار تنظیم‌شده پایین‌دست
شیر قطع‌و‌وصل پایین‌دست	ایزوله‌کردن مصرف‌کننده یا بخش پایین‌دست در زمان سرویس
شیر اطمینان	محافظت از تجهیزات پایین‌دست در برابر افزایش فشار غیرمجاز
سپراتور بخار	کمک به جداسازی رطوبت و کندانس از بخار ورودی
تله بخار	تخلیه کندانس جمع‌شده در خط و جلوگیری از ورود آب به شیرفشارشکن
خط بای‌پس	امکان تأمین موقت بخار در زمان تعمیرات؛ فقط با طراحی و بهره‌برداری کنترل‌شده

هشدار مهم: شیرفشارشکن، جایگزین شیر اطمینان نیست. وظیفه شیرفشارشکن، کنترل و کاهش فشار در حالت بهره‌برداری عادی است؛ اما شیر اطمینان برای حفاظت از خط و تجهیزات در شرایط افزایش فشار غیرعادی استفاده می‌شود.

اهمیت صافی و تخلیه کندانس پیش از شیرفشارشکن

بخار در سیستم‌های واقعی همیشه کاملاً خشک و عاری از آلودگی نیست. ذرات ناشی از زنگ‌زدگی لوله‌ها، رسوبات، ذرات جوشکاری و کندانس می‌توانند به سیت، پلاگ و بلوزهای داخلی آسیب بزنند یا باعث نشتی و عملکرد ناپایدار شیر شوند.

به همین دلیل، نصب صافی مناسب در بالادست شیرفشارشکن بخار یکی از ضروری‌ترین اقدامات اجرایی است.

پیامدهای ورود ذرات و کندانس به فشارشکن بخار

عامل	اثر احتمالی بر شیرفشارشکن
ذرات جامد و زنگ‌زدگی	آسیب به سیت و پلاگ، نشتی داخلی و کاهش دقت کنترل
جوش‌ریزه و پلیسه	گیرکردن قطعات متحرک یا جلوگیری از بسته‌شدن صحیح شیر
کندانس زیاد	ضربه قوچ، خوردگی، فرسایش و نوسان فشار
بخار مرطوب	کاهش عمر اجزای داخلی و افت کیفیت کنترل
رسوبات	محدودشدن مسیر جریان و کاهش ظرفیت عبور بخار

در خطوط بخار، به‌ویژه در مسیرهای طولانی، نقاط کم‌ارتفاع، ابتدای انشعابات و پیش از تجهیزات کنترلی، احتمال جمع‌شدن کندانس وجود دارد. طراحی صحیح شیب خط، نصب تله بخار و استفاده از سپراتور در صورت نیاز، به افزایش عمر رگولاتور بخار کمک می‌کند.

مراحل راه‌اندازی شیرفشارشکن بخار

راه‌اندازی باید توسط نیروی فنی آموزش‌دیده انجام شود. پیش از بازکردن بخار، باید مطمئن شد که شیرفشارشکن، اتصالات، فشارسنج‌ها، صافی و تجهیزات ایمنی مطابق طراحی پروژه نصب شده‌اند.

چک‌لیست پیش از راه‌اندازی

مورد	وضعیت موردنیاز
جهت فلش روی بدنه	منطبق با جهت جریان بخار
نوع سیال	فقط بخار، مطابق کاربرد Type 44-0 B
فشار و دما	در محدوده مجاز تجهیز
فشار تفاضلی	کمتر یا مساوی حد مجاز مدل و سایز انتخابی
صافی بالادست	نصب‌شده، تمیز و قابل سرویس
فشارسنج‌ها	نصب‌شده و قابل قرائت
اتصالات	آب‌بند و بدون نشتی
خط پایین‌دست	آماده دریافت بخار و دارای تجهیزات حفاظتی لازم
کندانس خط	تخلیه‌شده یا دارای مسیر تخلیه مناسب
شیرهای قطع‌و‌وصل	در وضعیت مناسب برای راه‌اندازی تدریجی

روش کلی تنظیم فشار خروجی

ابتدا از مناسب‌بودن فشار ورودی بخار و وضعیت تجهیزات جانبی مطمئن شوید.
فشار خروجی موردنیاز را مشخص کنید.
بخار را به‌آرامی وارد خط کنید تا از شوک حرارتی و فشار ناگهانی جلوگیری شود.
فشار خروجی را از روی گیج فشار پایین‌دست مشاهده کنید.
با استفاده از تنظیم‌کننده نقطه تنظیم، نیروی فنر را تغییر دهید.
پس از هر تغییر، زمان کافی برای پایدارشدن فشار پایین‌دست در نظر بگیرید.
فشار خروجی را در شرایط مصرف واقعی، نه فقط در حالت بی‌باری، بررسی کنید.
پس از رسیدن به فشار مطلوب، عملکرد شیر را در حداقل و حداکثر بار احتمالی کنترل کنید.

به‌طور عمومی، افزایش نیروی فنر باعث افزایش نقطه تنظیم فشار خروجی می‌شود؛ بااین‌حال، جهت دقیق تنظیم باید مطابق طراحی و دستورالعمل نسخه نصب‌شده بررسی شود.

چرا شیرفشارشکن بخار نباید ناگهانی باز شود؟

بازکردن ناگهانی شیر اصلی بخار در هنگام راه‌اندازی می‌تواند باعث عبور سریع بخار، حرکت ناگهانی کندانس، ضربه قوچ، تغییرات شدید فشار و آسیب به تجهیزات پایین‌دست شود.

برای جلوگیری از این مشکل، راه‌اندازی باید تدریجی انجام شود تا خط بخار به‌آرامی گرم شود، کندانس فرصت تخلیه داشته باشد و فشار خروجی به‌شکل پایدار به مقدار تنظیم‌شده برسد.

نشانه‌های راه‌اندازی غیراصولی

صدای ضربه یا کوبش در لوله‌ها
لرزش شدید خط یا شیرفشارشکن
نوسان سریع عقربه فشارسنج
خروج بخار یا آب از نقاط غیرعادی
نرسیدن فشار خروجی به مقدار تنظیم‌شده
افزایش ناگهانی فشار در پایین‌دست

در صورت مشاهده چنین مواردی، باید راه‌اندازی متوقف و وضعیت صافی، تخلیه کندانس، فشار ورودی، جهت نصب و تنظیم شیر بررسی شود.

برنامه نگهداری و سرویس شیرفشارشکن بخار

شیرفشارشکن SAMSON Type 44-0 B یک تجهیز مکانیکی است و مانند هر تجهیز کنترلی، برای حفظ دقت و طول عمر به بازدید دوره‌ای نیاز دارد. تناوب سرویس به کیفیت بخار، ساعات کارکرد، وجود ذرات در خط، تعداد دفعات تغییر بار و حساسیت فرایند بستگی دارد.

برنامه پیشنهادی بازدید دوره‌ای

دوره بررسی	اقدام پیشنهادی
بازدید روزانه یا شیفتی	کنترل فشار ورودی و خروجی، بررسی صدای غیرعادی و نشتی خارجی
بازدید ماهانه	کنترل عملکرد فشارسنج‌ها، بررسی افت فشار غیرعادی و وضعیت خط
بازدید دوره‌ای صافی	تمیزکردن توری استرینر و بررسی میزان رسوب یا ذرات جمع‌شده
بازدید فصلی یا سالانه	بررسی عملکرد کنترل فشار، وضعیت سیت، پلاگ، بلوز و فنر
پس از توقف طولانی	کنترل کامل پیش از راه‌اندازی مجدد و تخلیه کندانس خط

مواردی که باید در سرویس بررسی شوند

نشتی بخار از بدنه، اتصالات یا بخش‌های آب‌بندی
پایداری فشار خروجی در بارهای مختلف
تمیزی صافی بالادست
وضعیت فشارسنج‌های ورودی و خروجی
وجود صدا، لرزش یا ضربه قوچ در خط
سلامت فنر نقطه تنظیم
وضعیت سیت و پلاگ در صورت نیاز به بازکردن شیر
سلامت بلوز عملکردی و بلوز بالانس
وجود رسوب، خوردگی یا آسیب ناشی از کیفیت نامناسب بخار

تعمیرات و بازکردن اجزای داخلی شیرفشارشکن باید پس از ایزوله‌کردن خط، کاهش کامل فشار، سردشدن تجهیز و توسط افراد دارای صلاحیت انجام شود. استفاده از قطعات یدکی غیر‌اصل یا تغییرات خارج از دستورالعمل سازنده می‌تواند عملکرد و ایمنی تجهیز را تحت تأثیر قرار دهد.

عیب‌یابی اولیه شیرفشارشکن بخار

در ادامه، چند نشانه متداول و دلایل احتمالی آن‌ها آورده شده است. این جدول برای بررسی اولیه کاربرد دارد و جایگزین بازدید تخصصی، محاسبات سایزینگ یا دستورالعمل سرویس سازنده نیست.

مشکل مشاهده‌شده	علت‌های احتمالی	اقدام اولیه پیشنهادی
فشار خروجی کمتر از مقدار تنظیم‌شده است	فشار ورودی ناکافی، ظرفیت شیر کم، صافی گرفته، مصرف بیش از ظرفیت	فشار ورودی، دبی مصرف و تمیزی صافی بررسی شود
فشار خروجی بیش از مقدار تنظیم‌شده است	تنظیم نادرست، آسیب یا آلودگی سیت و پلاگ، نشتی داخلی	تنظیم فشار بررسی و در صورت نیاز شیر سرویس شود
فشار خروجی نوسان دارد	شیر بیش‌ازحد بزرگ، تغییرات شدید بار، کندانس، نصب نامناسب	سایزینگ، کیفیت بخار، تله بخار و شرایط نصب بررسی شود
صدای زیاد از شیر شنیده می‌شود	افت فشار بالا، سرعت بالای بخار، ظرفیت نامناسب، وجود کندانس	فشار تفاضلی، سایزینگ و تخلیه کندانس بررسی شود
شیر به‌خوبی بسته نمی‌شود	ذرات بین سیت و پلاگ، فرسودگی آب‌بند یا آسیب قطعات داخلی	صافی و اجزای داخلی توسط فرد متخصص بررسی شود
کاهش فشار کافی انجام نمی‌شود	فنر نامناسب، فشار ورودی بسیار بالا یا خارج از محدوده، انتخاب نادرست مدل	رنج فنر، فشارها و شرایط سایزینگ بازبینی شود
نشتی از بیرون بدنه دیده می‌شود	شل‌بودن اتصال، آسیب آب‌بند یا بدنه	تجهیز ایزوله و علت نشتی به‌صورت ایمن بررسی شود

جمع‌بندی نصب و بهره‌برداری فشارشکن بخار سامسون

برای اینکه شیرفشارشکن بخار SAMSON Type 44-0 B فشار خروجی را با پایداری مناسب کنترل کند، باید در کنار انتخاب درست مدل و ظرفیت، به نصب صحیح نیز توجه شود. وجود صافی در بالادست، تخلیه مناسب کندانس، رعایت جهت جریان، نصب فشارسنج در ورودی و خروجی، راه‌اندازی تدریجی و سرویس دوره‌ای، مهم‌ترین عوامل افزایش طول عمر و حفظ دقت این رگولاتور فشار بخار هستند.

در یک ایستگاه کاهش فشار بخار حرفه‌ای، شیرفشارشکن فقط یک جزء از مجموعه است؛ طراحی درست کل ایستگاه و حفاظت از تجهیزات پایین‌دست، نقش اصلی را در عملکرد ایمن، پایدار و اقتصادی سیستم بخار ایفا می‌کند.

تفاوت شیرفشارشکن بخار Type 44-0 B با شیر اطمینان، شیر کنترل و مدل 44-1 B

در پروژه‌های بخار، تجهیزاتی مانند شیرفشارشکن، شیر اطمینان و شیر کنترل گاهی به‌اشتباه به‌جای یکدیگر انتخاب می‌شوند؛ درحالی‌که هرکدام وظیفه متفاوتی دارند. شناخت این تفاوت‌ها، از انتخاب نادرست تجهیز و بروز مشکلات ایمنی یا عملکردی جلوگیری می‌کند.

تفاوت شیرفشارشکن و شیر اطمینان

شیرفشارشکن بخار برای کاهش و ثابت نگه‌داشتن فشار خروجی در شرایط عادی بهره‌برداری استفاده می‌شود. اما شیر اطمینان برای حفاظت اضطراری تجهیزات پایین‌دست در برابر افزایش فشار غیرمجاز طراحی شده است.

ویژگی	شیرفشارشکن بخار Type 44-0 B	شیر اطمینان بخار
وظیفه اصلی	تنظیم و کاهش پیوسته فشار بخار	محافظت در برابر فشار بیش‌ازحد
شرایط عملکرد	بهره‌برداری عادی و مداوم	شرایط اضطراری یا افزایش فشار غیرعادی
محل نصب متداول	در مسیر خط بخار پیش از مصرف‌کننده	در پایین‌دست شیرفشارشکن یا روی تجهیز محافظت‌شونده
نحوه عملکرد	با تغییر موقعیت پلاگ، جریان بخار را کنترل می‌کند	در فشار تنظیم‌شده باز شده و بخار اضافی را تخلیه می‌کند
جایگزین یکدیگر هستند؟	خیر	خیر

نکته مهم: حتی اگر شیرفشارشکن سامسون به‌درستی تنظیم شده باشد، در بسیاری از سیستم‌ها استفاده از شیر اطمینان مناسب در پایین‌دست برای حفاظت از تجهیزات ضروری است.

تفاوت شیرفشارشکن بخار و شیر کنترل

شیرفشارشکن سامسون Type 44-0 B یک رگولاتور فشار خودکار است؛ یعنی برای عملکرد به برق، هوای فشرده، پوزیشنر یا کنترلر نیاز ندارد. فشار خروجی مستقیماً مکانیزم داخلی شیر را تحریک می‌کند و شیر به‌صورت مکانیکی باز و بسته می‌شود.

در مقابل، شیر کنترل معمولاً بخشی از یک حلقه کنترل ابزار دقیق است و با دریافت فرمان از کنترلر، موقعیت شیر را تنظیم می‌کند.

ویژگی	شیرفشارشکن بخار خودکار	شیر کنترل بخار
منبع انرژی	بدون انرژی کمکی	برق، هوای فشرده یا سیستم هیدرولیک
کنترل فشار	مستقیم و مکانیکی	توسط کنترلر، سنسور و عملگر
پیچیدگی نصب	ساده‌تر	بیشتر و نیازمند تجهیزات ابزار دقیق
هزینه اولیه	معمولاً پایین‌تر	معمولاً بالاتر
مناسب برای	کاهش فشار پایدار در کاربردهای عمومی	فرایندهای حساس با نیاز به کنترل پیشرفته
تجهیزات جانبی	فشارسنج، صافی، شیر قطع‌و‌وصل	ترانسمیتر، کنترلر، پوزیشنر، عملگر و تجهیزات جانبی

اگر هدف، تأمین بخار با فشار ثابت برای مبدل حرارتی، کویل گرمایشی، دستگاه خشک‌کن یا تجهیزات عمومی باشد، شیرفشارشکن بخار گزینه‌ای ساده و اقتصادی است. اما اگر فشار باید طبق برنامه‌های کنترلی پیچیده، تغییرات سریع بار یا منطق اتوماسیون تنظیم شود، شیر کنترل می‌تواند انتخاب مناسب‌تری باشد.

تفاوت Type 44-0 B و Type 44-1 B سامسون

مدل‌های 44-0 B و 44-1 B از نظر ساختار کلی مشابه هستند، اما برای سیالات متفاوت طراحی شده‌اند. انتخاب مدل صحیح بر اساس نوع سیال ضروری است.

مشخصه	SAMSON Type 44-0 B	SAMSON Type 44-1 B
سیال مناسب	بخار	گازها و مایعات
کاربرد اصلی	کاهش و تنظیم فشار بخار	کاهش و تنظیم فشار هوا، گاز و مایعات
حداکثر دمای مجاز	تا $200∘C200^\circ C$	تا $150∘C150^\circ C$
نوع آب‌بندی و اجزای داخلی	مناسب شرایط سرویس بخار	متناسب با گازها و مایعات
انتخاب برای خط بخار	بله	خیر
انتخاب برای آب یا هوای فشرده	خیر	بله

بنابراین، برای خطوط بخار باید از شیرفشارشکن SAMSON Type 44-0 B استفاده شود. به‌کارگیری مدل Type 44-1 B در سرویس بخار یا استفاده از مدل 44-0 B برای آب، هوا و گاز، انتخاب صحیحی نیست و می‌تواند باعث افت عملکرد یا کاهش عمر تجهیز شود.

کاربردهای صنعتی و موارد استفاده شیرفشارشکن بخار سامسون

شیرفشارشکن بخار SAMSON Type 44-0 B برای کاهش فشار بخار ورودی و ثابت نگه‌داشتن فشار موردنیاز در پایین‌دست استفاده می‌شود. این تجهیز به‌دلیل عملکرد خودکار، عدم نیاز به برق یا هوای فشرده و قابلیت تنظیم فشار خروجی، برای بسیاری از خطوط بخار صنعتی و تأسیساتی انتخاب مناسبی است.

کاربرد اصلی این رگولاتور فشار بخار، تأمین بخار پایدار برای تجهیزاتی است که فشار بخار ورودی آن‌ها بالاتر از فشار کاری موردنیازشان است.

مهم‌ترین کاربردهای شیرفشارشکن بخار Type 44-0 B

صنعت یا مجموعه	کاربرد شیرفشارشکن بخار
موتورخانه و تأسیسات صنعتی	کاهش فشار بخار دیگ و توزیع بخار با فشار کنترل‌شده
مبدل‌های حرارتی	تأمین بخار با فشار پایدار برای گرم‌کردن آب، روغن یا سیالات فرایندی
کویل‌های گرمایشی و هواساز	کنترل فشار بخار ورودی به کویل‌های گرمایش هوا
صنایع غذایی	خطوط پخت، استریل، خشک‌کردن، شست‌وشو و فرآوری حرارتی
صنایع دارویی و بهداشتی	اتوکلاو، استریلایزر و تجهیزات نیازمند بخار کنترل‌شده
صنایع نساجی	ماشین‌آلات رنگرزی، اتو، خشک‌کن و فرآیندهای حرارتی
صنایع چوب و MDF	پرس، خشک‌کن و سیستم‌های انتقال حرارت با بخار
صنایع کاغذ و چاپ	سیلندرهای خشک‌کن، تجهیزات گرمایشی و فرآیندهای تولید
صنایع شیمیایی و فرایندی	کنترل فشار بخار در راکتورها، مخازن و واحدهای گرمایشی
بیمارستان‌ها و مراکز درمانی	تأمین بخار با فشار مناسب برای استریل و تجهیزات تأسیساتی
خشکشویی و رختشوی‌خانه صنعتی	اتوپرس، خشک‌کن و تجهیزات بخارمحور

نمونه کاربرد در مبدل حرارتی

در بسیاری از پروژه‌ها، بخار با فشار بالا از بویلر یا هدر اصلی وارد خط می‌شود؛ اما مبدل حرارتی ممکن است فقط به بخار با فشار پایین‌تر نیاز داشته باشد. در این حالت، شیرفشارشکن بخار سامسون در ورودی مبدل نصب می‌شود تا فشار بخار را به مقدار موردنیاز کاهش دهد.

برای مثال، اگر فشار خط اصلی بخار $8$ بار باشد اما مبدل برای عملکرد بهینه به فشار $3$ بار نیاز داشته باشد، شیرفشارشکن روی فشار خروجی $3$ بار تنظیم می‌شود. این کار به بهبود پایداری دمای فرایند، کاهش تنش حرارتی و کنترل بهتر مصرف بخار کمک می‌کند.

دیاگرام جریان بخار، عملکرد داخلی و اجزای ایستگاه کاهش فشار بخار

یک ایستگاه کاهش فشار بخار فقط از یک شیرفشارشکن تشکیل نمی‌شود. برای عملکرد ایمن، پایدار و قابل سرویس، باید تجهیزاتی مانند شیر قطع‌و‌وصل، صافی، فشارسنج، تله بخار و در بسیاری از موارد شیر اطمینان نیز در طراحی لحاظ شوند.

اجزای اصلی ایستگاه کاهش فشار بخار

جزء	نقش در سیستم
شیر قطع‌و‌وصل بالادست	ایزوله‌کردن شیرفشارشکن هنگام سرویس، تعمیر یا تعویض
صافی بخار	جلوگیری از ورود ذرات، زنگ‌زدگی، جوش‌ریزه و رسوب به داخل شیر
گیج فشار ورودی	نمایش فشار بالادست و کمک به بررسی شرایط کاری
شیرفشارشکن بخار	کاهش فشار بخار و تثبیت فشار پایین‌دست روی نقطه تنظیم
گیج فشار خروجی	نمایش فشار تنظیم‌شده پس از شیرفشارشکن
شیر قطع‌و‌وصل پایین‌دست	ایزوله‌کردن مصرف‌کننده یا خط خروجی در زمان سرویس
تله بخار	تخلیه کندانس و جلوگیری از ورود آب به تجهیزات بخار
شیر اطمینان	حفاظت از بخش پایین‌دست در شرایط افزایش فشار غیرعادی
خط بای‌پس	تأمین موقت بخار در زمان سرویس؛ با بهره‌برداری کاملاً کنترل‌شده

نکته: شیر اطمینان، مکمل ایمنی شیرفشارشکن است و نباید با آن جایگزین شود. شیرفشارشکن وظیفه تنظیم فشار در شرایط عادی را دارد؛ شیر اطمینان در شرایط غیرعادی، فشار اضافی را تخلیه می‌کند.

نحوه کنترل فشار خروجی

شیرفشارشکن Type 44-0 B به‌صورت نرمال باز عمل می‌کند. یعنی در حالت بدون فشار، نیروی فنر باعث بازبودن شیر می‌شود. پس از ورود بخار، فشار پایین‌دست به بلوز عملکردی منتقل می‌شود.

وضعیت فشار خروجی	واکنش شیرفشارشکن
فشار خروجی کمتر از نقطه تنظیم باشد	شیر بیشتر باز می‌شود و بخار بیشتری عبور می‌کند
فشار خروجی به مقدار تنظیم‌شده برسد	شیر در موقعیت پایدار قرار می‌گیرد
فشار خروجی از نقطه تنظیم بیشتر شود	فشار روی بلوز افزایش می‌یابد و شیر به سمت بسته‌شدن حرکت می‌کند

رابطه اصلی فشارها در ایستگاه کاهش فشار بخار به شکل زیر است:

که در آن:

$p_{1}$ : فشار بخار ورودی یا فشار بالادست
$p_{2}$ : فشار بخار خروجی یا فشار پایین‌دست
: اختلاف فشار دو طرف شیرفشارشکن

طراحی صحیح ایستگاه، انتخاب ظرفیت مناسب شیرفشارشکن، نصب صافی و تخلیه مؤثر کندانس، سه عامل کلیدی برای کنترل پایدار فشار بخار و افزایش عمر تجهیز هستند.

سوالات متداول شیرفشارشکن بخار سامسون Type 44-0 B

شیرفشارشکن SAMSON Type 44-0 B برای چه سیالی مناسب است؟

این مدل مخصوص بخار طراحی شده است و برای آب، مایعات، هوای فشرده یا گازها مناسب نیست.

حداکثر دمای کاری شیرفشارشکن بخار 44-0 B چقدر است؟

حداکثر دمای مجاز برای بخار برابر با 200 درجه سانتی‌گراد است.

محدوده تنظیم فشار خروجی چقدر است؟

بسته به فنر انتخابی، فشار خروجی از 0.2 تا 20 بار قابل تنظیم است.

آیا شیرفشارشکن بخار به برق یا هوای فشرده نیاز دارد؟

خیر. Type 44-0 B یک رگولاتور فشار خودکار است و بدون برق، کنترلر یا هوای ابزار دقیق کار می‌کند.

تفاوت شیرفشارشکن با شیر اطمینان چیست؟

شیرفشارشکن فشار بخار را در شرایط عادی کاهش و تنظیم می‌کند؛ شیر اطمینان در شرایط افزایش فشار غیرعادی باز می‌شود تا از تجهیزات محافظت کند.

آیا می‌توان شیرفشارشکن را هم‌سایز لوله انتخاب کرد؟

نه همیشه. انتخاب درست باید بر اساس دبی بخار، فشار ورودی، فشار خروجی و ضریب جریان $K_{V S}$ انجام شود، نه فقط سایز لوله.

حداکثر فشار تفاضلی مجاز چقدر است؟

برای سایزهای رزوه‌ای و فلنجی DN 15 و DN 25، حداکثر فشار تفاضلی معمولاً 10 بار است. برای DN 40 و DN 50 این مقدار 8 بار است.

آیا نصب صافی پیش از شیرفشارشکن ضروری است؟

بله. نصب صافی یا استرینر در بالادست، از ورود زنگ‌زدگی، رسوب و ذرات به سیت و پلاگ جلوگیری می‌کند.

چرا فشار خروجی شیرفشارشکن نوسان دارد؟

سایزینگ نامناسب، بزرگ‌بودن بیش از حد شیر، گرفتگی صافی، وجود کندانس، تغییرات شدید دبی بخار یا تنظیم نادرست می‌تواند علت نوسان باشد.

آیا شیرفشارشکن بخار جایگزین شیر اطمینان است؟

خیر. در صورت نیاز پروژه، شیر اطمینان باید برای محافظت از بخش پایین‌دست به‌صورت جداگانه نصب شود.

تفاوت Type 44-0 B و Type 44-1 B چیست؟

مدل 44-0 B برای بخار است، در حالی که مدل 44-1 B برای گازها و مایعات استفاده می‌شود.

برای انتخاب و استعلام شیرفشارشکن بخار چه اطلاعاتی لازم است؟

فشار ورودی، فشار خروجی، حداکثر دبی بخار، دمای بخار، سایز و نوع اتصال، متریال بدنه و کلاس فشار موردنیاز باید مشخص باشد.

کاربرد	کنترل، کاهش و تثبیت فشار بخار در پایین‌دست
سیال قابل استفاده	بخار
استاندارد ساخت	ANSI یا DIN
محدوده دمای سیال	20- تا 200+ درجه سانتی‌گراد, 4- تا 392+ درجه فارنهایت
سایز شیر	از NPS ½ تا NPS 1 یا DN 15 تا DN 50
نوع اتصال	رزوه‌ای ½ NPT تا 1 NPT یا G ½ تا G 1؛ همچنین اتصال فلنجی در سایزهای DIN
کلاس فشار	Class 150 تا Class 300 یا PN 25
نوع عملکرد	رگولاتور خودکار کاهش فشار بخار
نحوه عملکرد	با افزایش فشار پایین‌دست، شیر به سمت بسته‌شدن حرکت می‌کند
وضعیت شیر در نبود فشار	نرمال باز (Normally Open)

خرید بر اساس برند

خرید بر اساس نوع اتصال

شیرآلات صنعتی

شیرآلات کنترلی

تله‌بخار

پوزیشنر-آی‌توپی

کنترل‌کننده

سایر

شیرفشارشکن بخار سامسون مدل 44-0 B | Steam Pressure Reducing Valve

شیر فشارشکن بخار سامسون Type 44-0 B | مشخصات، عملکرد و راهنمای انتخاب

شیر فشارشکن بخار سامسون 44-0 B چگونه کار می‌کند؟

کاربرد اصلی شیر فشارشکن SAMSON Type 44-0 B

مهم‌ترین ویژگی‌های فنی شیر فشارشکن بخار 44-0 B

مشخصات فنی شیرفشارشکن بخار سامسون Type 44-0 B

جدول مشخصات عمومی SAMSON Type 44-0 B

محدوده تنظیم فشار خروجی در شیرفشارشکن بخار 44-0 B

فشار تفاضلی مجاز Δp\Delta pΔp

سایز و نوع اتصال شیرفشارشکن سامسون 44-0 B

اتصالات رزوه‌ای

اتصالات فلنجی

کلاس فشار و متریال بدنه

ظرفیت عبور جریان و ضریب KVS​

مقادیر KVS​ در نسخه رزوه‌ای Type 44-0 B

مقادیر KVS​ در نسخه فلنجی Type 44-0 B

جمع‌بندی مشخصات برای انتخاب شیرفشارشکن بخار

راهنمای انتخاب و سایزینگ شیرفشارشکن بخار SAMSON Type 44-0 B

چرا سایزینگ صحیح شیرفشارشکن بخار اهمیت دارد؟

پیامدهای انتخاب نادرست فشارشکن بخار

اطلاعات موردنیاز برای انتخاب شیرفشارشکن SAMSON Type 44-0 B

انتخاب فشار خروجی و محدوده فنر تنظیم

محدوده‌های فنر و فشار تنظیم رگولاتور بخار

مثال انتخاب رنج فنر

بررسی فشار تفاضلی در شیرفشارشکن بخار

کاهش فشار دومرحله‌ای چه زمانی پیشنهاد می‌شود؟

انتخاب ضریب جریان KVS​ برای بخار

ظرفیت‌های متداول نسخه رزوه‌ای

ظرفیت‌های متداول نسخه فلنجی

انتخاب سایز شیرفشارشکن؛ چرا همیشه هم‌سایز لوله نیست؟

مقایسه انتخاب بر اساس لوله و انتخاب بر اساس ظرفیت

مثال مفهومی انتخاب شیرفشارشکن بخار

نکات مهم پیش از خرید شیرفشارشکن بخار

نصب، راه‌اندازی و نگهداری شیرفشارشکن بخار SAMSON Type 44-0 B

محل صحیح نصب شیرفشارشکن بخار

نکات کلیدی انتخاب محل نصب

جهت جریان در شیرفشارشکن SAMSON Type 44-0 B

شماتیک ساده مسیر جریان

اجزای پیشنهادی ایستگاه شیرفشارشکن بخار

آرایش پیشنهادی تجهیزات در خط بخار

وظیفه اجزای جانبی ایستگاه فشارشکن بخار

اهمیت صافی و تخلیه کندانس پیش از شیرفشارشکن

پیامدهای ورود ذرات و کندانس به فشارشکن بخار

مراحل راه‌اندازی شیرفشارشکن بخار

چک‌لیست پیش از راه‌اندازی

روش کلی تنظیم فشار خروجی

چرا شیرفشارشکن بخار نباید ناگهانی باز شود؟

نشانه‌های راه‌اندازی غیراصولی

برنامه نگهداری و سرویس شیرفشارشکن بخار

برنامه پیشنهادی بازدید دوره‌ای

مواردی که باید در سرویس بررسی شوند

عیب‌یابی اولیه شیرفشارشکن بخار

جمع‌بندی نصب و بهره‌برداری فشارشکن بخار سامسون

تفاوت شیرفشارشکن بخار Type 44-0 B با شیر اطمینان، شیر کنترل و مدل 44-1 B

تفاوت شیرفشارشکن و شیر اطمینان

تفاوت شیرفشارشکن بخار و شیر کنترل

تفاوت Type 44-0 B و Type 44-1 B سامسون

کاربردهای صنعتی و موارد استفاده شیرفشارشکن بخار سامسون

مهم‌ترین کاربردهای شیرفشارشکن بخار Type 44-0 B

نمونه کاربرد در مبدل حرارتی

دیاگرام جریان بخار، عملکرد داخلی و اجزای ایستگاه کاهش فشار بخار

اجزای اصلی ایستگاه کاهش فشار بخار

نحوه کنترل فشار خروجی

سوالات متداول شیرفشارشکن بخار سامسون Type 44-0 B

شیرفشارشکن SAMSON Type 44-0 B برای چه سیالی مناسب است؟

حداکثر دمای کاری شیرفشارشکن بخار 44-0 B چقدر است؟

محدوده تنظیم فشار خروجی چقدر است؟

آیا شیرفشارشکن بخار به برق یا هوای فشرده نیاز دارد؟

تفاوت شیرفشارشکن با شیر اطمینان چیست؟

آیا می‌توان شیرفشارشکن را هم‌سایز لوله انتخاب کرد؟

حداکثر فشار تفاضلی مجاز چقدر است؟

آیا نصب صافی پیش از شیرفشارشکن ضروری است؟

فشار تفاضلی مجاز $Δp\Delta p$

ظرفیت عبور جریان و ضریب $K_{V S}$

مقادیر $K_{V S}$ در نسخه رزوه‌ای Type 44-0 B

مقادیر $K_{V S}$ در نسخه فلنجی Type 44-0 B

انتخاب ضریب جریان $K_{V S}$ برای بخار
