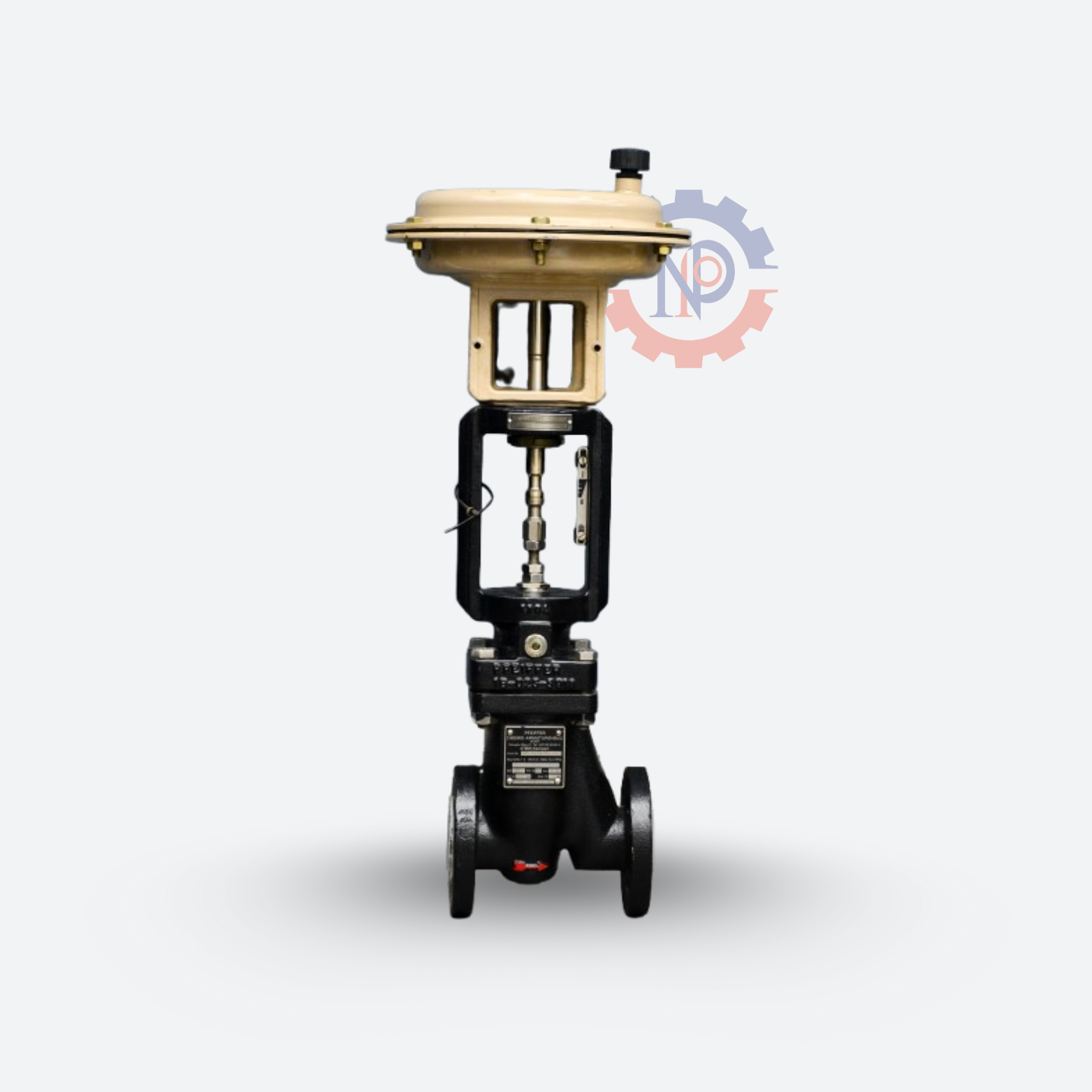

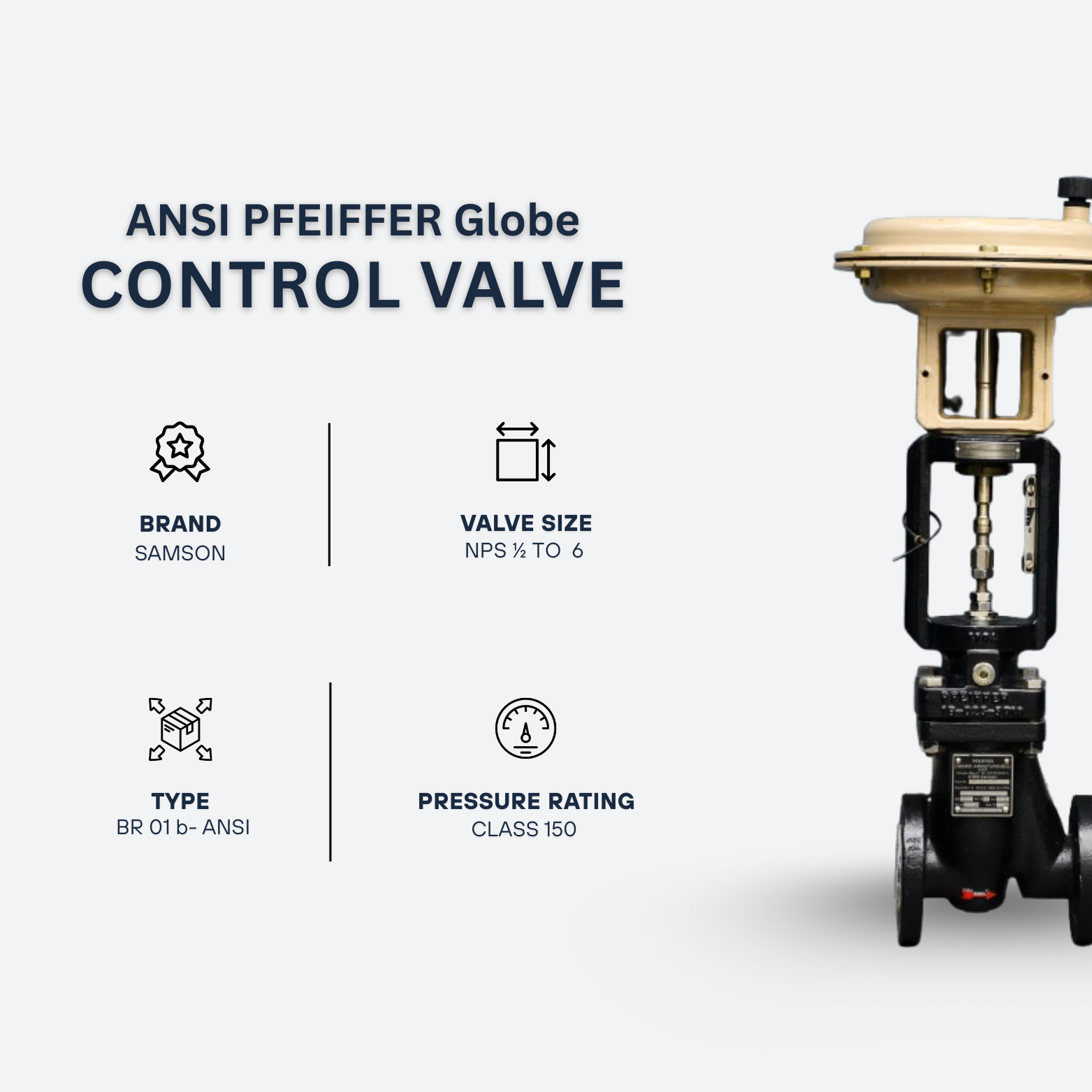

شیر کنترلی PFEIFFER BR 01b ANSI Class 150 با عملگر پنوماتیکی و پوشش PFA
مناسب برای خطوط صنعتی با فشار و دمای بالا
تحت استاندارد ASME / ANSI B16.34
معرفی کلی
شیر کنترلی PFEIFFER BR 01b (ANSI Version) یکی از شیرهای صنعتی دقیق و قابل اعتماد برای کنترل فشار، دبی و دمای سیالات مایع، گازی و بخار است.
این شیر در دستهی Globe Valveها (کروی تکصندلی) قرار دارد و با طراحی مهندسیشدهی خود، عملکردی پایدار و دقیق در فرآیندهای صنعتی ارائه میدهد.
شیر BR 01b در نسخه ANSI، مخصوص سیستمهای بینالمللی و آمریکایی طراحی شده و با کلاس فشاری Class 125 تا Class 300 مطابقت دارد.
این مدل بهصورت خودکار یا دستی قابل استفاده است و با عملگرهای الکتریکی، الکتروپنوماتیکی و گیربکس دستی سازگار است.
ویژگیها و طراحی فنی
نوع شیر: Globe Valve تکصندلی با آببندی دقیق
کاربرد: کنترل دقیق جریان (Throttling) در خطوط فرآیندی
طراحی بدنه: بر اساس استاندارد ASME / ANSI B16.34
جنس بدنه: فولاد ریختهگری ASTM A216 WCB یا فولاد ضدزنگ ASTM A351 CF8M
آببندی ساقه: پکینگ فنردار از جنس گرافیت یا PTFE
متریال تریم: استنلس استیل 316 یا Stellite جهت مقاومت سایشی بالا
نوع عملگر: الکتریکی (Electric Actuator) یا الکتروپنوماتیکی (Electropneumatic)
جهت جریان: Flow-to-Open (جریان از زیر پلاگ برای باز شدن)
نشتی مجاز: مطابق استاندارد ANSI FCI 70-2 کلاس IV تا VI
نوع عملکرد ایمن: ساقه بازشونده (FE) یا بستهشونده (FA) بسته به نوع اکچویتور
محدوده کاری
| پارامتر | مقدار |
|---|---|
| فشار کاری (Pressure Rating) | Class 125 تا Class 300 |
| دمای کاری (Temperature Range) | °C 10- تا °C 300+ (°F 14 تا °F 572) |
| سایز نامی (Valve Size) | NPS ½ تا NPS 6 |
| نسبت کنترل (Rangeability) | تا 50:1 |
| نوع سیال (Medium) | مایعات، بخار و گازهای صنعتی |
عملکرد ایمن (Fail-safe Action)
در صورت بروز قطعی برق یا هوای فشرده، شیر به وضعیت ایمن از پیش تعیینشده بازمیگردد:
| نوع عملکرد | توضیح |
|---|---|
| FA (Stem Extends) | ساقه بیرون آمده → شیر بسته میشود. |
| FE (Stem Retracts) | ساقه جمع میشود → شیر باز میماند. |
این ویژگی از آسیب به تجهیزات و توقف ناگهانی فرآیند جلوگیری میکند.
نصب و راهاندازی
شیر باید در وضعیت عمودی با عملگر در بالا نصب شود.
جهت جریان مطابق با فلش روی بدنه تنظیم گردد.
از فلنجهای مطابق ASME B16.5 و گشتاور سفتکردن استاندارد استفاده شود.
قبل از نصب، لولهها باید شستشو و خشک شوند.
استفاده از Strainer سامسون یا PFEIFFER در ورودی شیر الزامی است.
برای خطوط بخار و گاز، نصب پایه نگهدارنده (Support) توصیه میشود.
نگهداری و سرویس
بازبینی شیر هر ۶ ماه یکبار جهت بررسی پکینگ و نشتیها
بازبینی کامل اجزای داخلی و سیت بهصورت سالیانه
تست فشار و نشتی طبق استاندارد ANSI FCI 70-2
استفاده از قطعات یدکی اصلی PFEIFFER جهت حفظ گارانتی
پیش از هر سرویس، باید فشار سیستم کاملاً تخلیه و برق یا هوای فشرده قطع شود.
ساختار فنی
| جزء | توضیح |
|---|---|
| بدنه (Body) | فولاد WCB یا استنلس استیل CF8M |
| پلاگ (Plug) | استنلس استیل یا Stellite |
| سیت (Seat) | ضدسایش با دقت ماشینکاری بالا |
| پکینگ (Packing) | گرافیت فشرده یا PTFE فنردار |
| بونت (Bonnet) | فلز مقاوم با اتصالات فلنجی |
| ساقه (Stem) | استیل پرداختکاریشده ضد خوردگی |
گزینههای عملگر (Actuation Options)
Actuator Type 3374: الکتریکی با موقعیتیاب داخلی
Actuator Type 3372: الکتروپنوماتیکی با سیگنال 4–20 mA
Actuator Type 3371: پنوماتیکی ساده
Handwheel Gearbox: برای کنترل دستی در شرایط اضطراری
تمام عملگرها دارای قابلیت Fail-Safe و تنظیم محدوده حرکتی هستند.
ابعاد و وزن تقریبی (ANSI Version)
| NPS | طول (mm) | ارتفاع (H1) | وزن (kg) |
|---|---|---|---|
| ½ – 1 | 184 | 110 | 6–8 |
| 1½ – 2 | 222–254 | 115 | 12–16 |
| 2½ – 4 | 276–352 | 178–201 | 26–44 |
| 6 | 451 | 260 | 70 |
گواهیها و استانداردها
ASME / ANSI B16.34 – طراحی و فشار نامی
ANSI FCI 70-2 – کلاس نشتی و عملکرد
PED 2014/68/EU – تجهیزات تحت فشار
ISO 9001:2015 – سیستم مدیریت کیفیت
EAC / CE / UKCA Certified
مزایا
عملکرد پایدار و دقیق حتی در تغییرات فشار
سازگار با عملگرهای سامسون و PFEIFFER
ساخت مطابق استاندارد بینالمللی ANSI
قابلیت سرویس آسان و عمر طولانی اجزا
مقاومت بالا در برابر خوردگی و سایش
کاربردهای صنعتی
خطوط بخار و گاز در نیروگاهها
فرآیندهای پتروشیمی و پالایشگاهها
سیستمهای خنککننده و انتقال حرارت
صنایع شیمیایی و غذایی
سیستمهای هوای فشرده و آب صنعتی
سؤالات متداول (FAQ)
1. آیا شیر BR 01b نسخه ANSI برای بخار مناسب است؟
بله، این مدل برای بخار اشباع و مافوقگرم تا °C 300 طراحی شده است.
2. آیا امکان استفاده از عملگر پنوماتیکی وجود دارد؟
بله، با مدلهای 3371 و 3372 سامسون یا PFEIFFER کاملاً سازگار است.
3. هر چند وقت باید سرویس شود؟
بهطور معمول هر ۶ ماه بررسی ظاهری و هر ۱۲ ماه سرویس کامل توصیه میشود.
4. آیا این مدل دارای گواهی CE است؟
بله، تمامی نسخههای ANSI دارای گواهی CE و PED هستند.
مشخصات فنی
| ویژگی | مقدار |
|---|---|
| نوع شیر | Globe Valve (ANSI Design) |
| استاندارد طراحی | ASME / ANSI B16.34 |
| فشار کاری | Class 125–300 |
| دمای کاری | °C 10- تا °C 300+ |
| سایز نامی | NPS ½ تا 6 |
| جنس بدنه | WCB / CF8M |
| متریال تریم | SS 316 / Stellite |
| آببندی ساقه | گرافیت یا PTFE |
| نشتی مجاز | کلاس IV–VI طبق ANSI FCI 70-2 |
| کشور سازنده | آلمان |
سخن نهایی
شیر PFEIFFER BR 01b (ANSI) با طراحی مهندسیشده، طول عمر بالا و سازگاری کامل با اکچویتورهای سامسون و فیفر،
انتخابی مطمئن برای کنترل فرآیند در شرایط سخت است.
برای مشاوره فنی و استعلام قیمت با کارشناسان شرکت نگین پتروسازه پارس – تأمینکننده رسمی شیرآلات سامسون و PFEIFFER در ایران تماس بگیرید.
📞 ۰۲۱-۶۶۵۲۲۴۴۳۰-۳۳
🌐 www.petrosazeh.com
