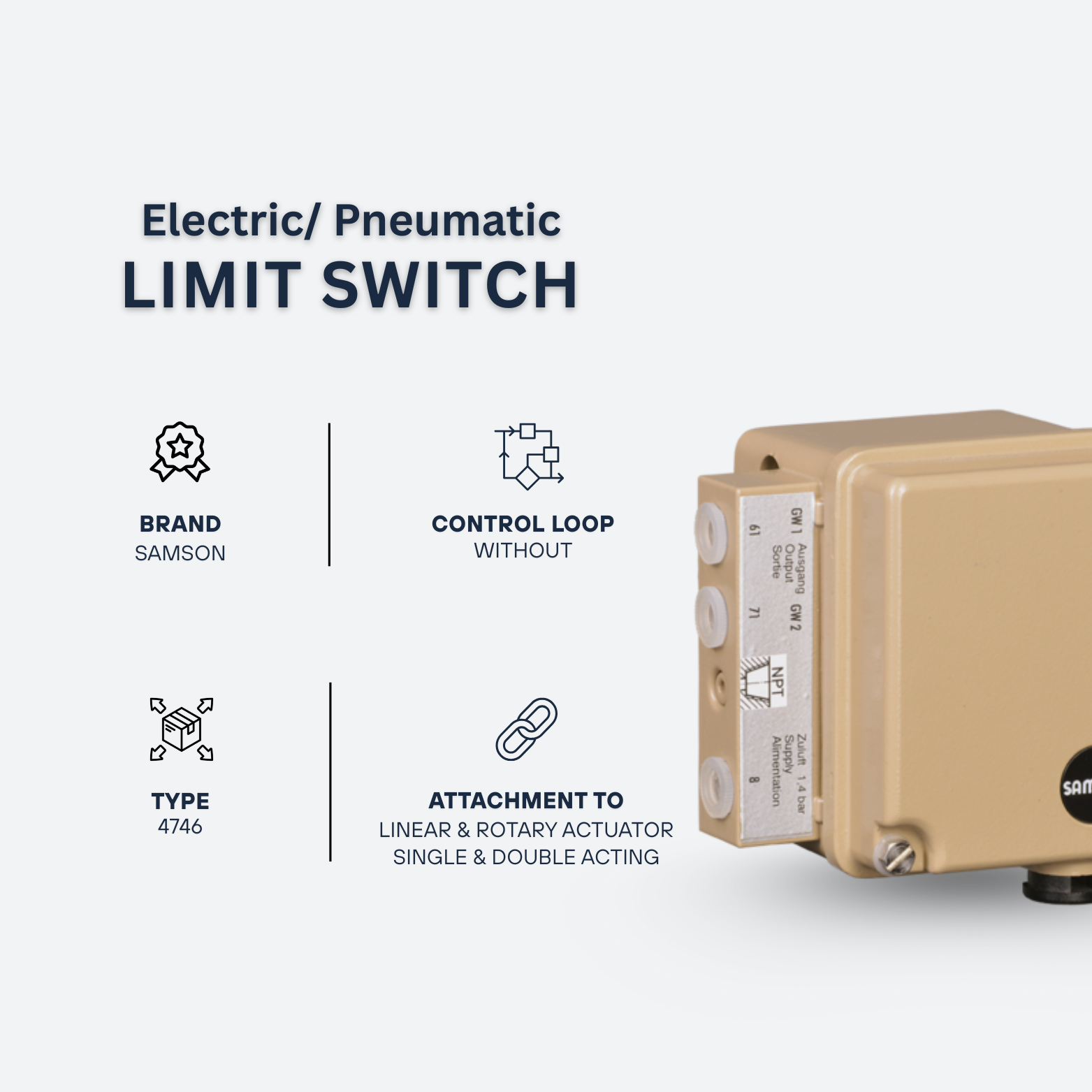

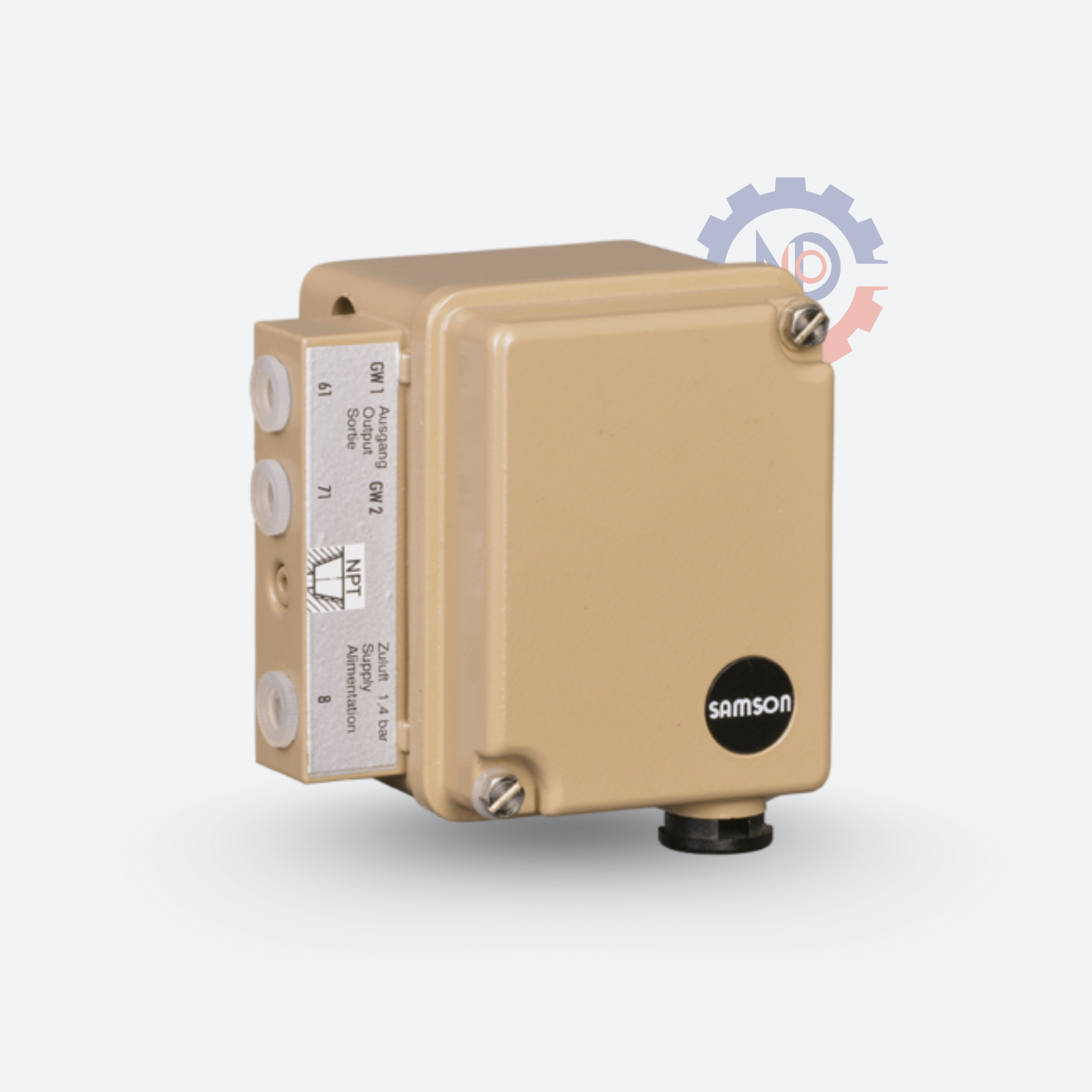

لیمیت سوییچ سامسون مدل SAMSON Type 4746 (Electric)

لیمیت سوییچ سامسون مدل SAMSON Type 4746 (Electric) یکی از دقیق‌ترین و پرفروش‌ترین لیمیت‌سوئیچ‌های صنعتی در سیستم‌های کنترل ولو است.
این تجهیز وظیفه دارد رسیدن شیر کنترلی به موقعیت نهایی (Fully Open / Fully Closed) یا عبور از یک نقطه تنظیم‌شده را تشخیص داده و یک سیگنال الکتریکی استاندارد به سیستم کنترل ارسال کند.
دقت بالا، ساختار مقاوم، قابلیت اطمینان عالی و سازگاری با پوزیشنرهای سامسون باعث شده 4746 یکی از مهم‌ترین تجهیزات در صنایع نفت، گاز، بخار، پتروشیمی و سیستم‌های اتوماسیون صنعتی باشد.

کاربردهای لیمیت سوییچ سامسون Type 4746

• تشخیص موقعیت نهایی شیرها در سیستم‌های کنترلی
• ارسال فرمان به سیستم‌های ایمنی، interlock و ESD
• ارسال وضعیت به PLC و DCS
• فعال‌سازی آلارم‌های هشداردهنده در اتاق کنترل
• پایش باز/بسته بودن ولوهای On/Off
• قابل استفاده روی کنترل ولو و Actuated Valves

نحوه عملکرد نسخه الکتریکی SAMSON 4746

در نسخه الکتریکی، حرکت Stem شیر از طریق سیستم مکانیکی به شفت داخلی منتقل می‌شود. روی شفت دو عدد Cam Disk قابل‌تنظیم قرار دارد که با چرخش متناسب با Stroke ولو، یک میکروسوئیچ صنعتی SPDT را فعال می‌کنند.
این میکروسوئیچ‌ها سیگنال تغییر وضعیت Open / Close را با دقت بالا به سیستم کنترل ارسال می‌کنند.

• دارای دو نقطه سوئیچ مستقل قابل تنظیم
• میکروسوئیچ صنعتی با تکرارپذیری بسیار بالا
• بدنه مقاوم با استاندارد IP65
• قابل اتصال روی پوزیشنرهای 4763 و 4765

مزایای لیمیت سوییچ سامسون 4746

1) دقت و تکرارپذیری بالا

وجود سیستم بادامکی دقیق باعث می‌شود نقطه سوئیچینگ حتی پس از هزاران سیکل، بدون خطا باقی بماند.

2) مقاومت بالا در محیط‌های صنعتی

بدنه مقاوم و درجه حفاظت IP65، این تجهیز را برای محیط‌های با بخار، رطوبت، گردوغبار و ارتعاش مناسب می‌سازد.

3) تنظیم آسان و سریع

با سفت یا شل کردن پیچ تنظیم، مهندس می‌تواند دقیقاً نقطه سوئیچ مورد نظر را روی Stroke ولو تنظیم کند.

4) سازگاری گسترده

سامسون 4746 با طیف وسیعی از ولوها و پوزیشنرهای صنعتی سازگار است و در پروژه‌های جدید و تعمیرات هر دو قابل استفاده است.

جدول مشخصات فنی لیمیت سوییچ سامسون مدل SAMSON Type 4746 (Electric)

تحلیل مهندسی پیشرفته (بخش طولانی – تقویت سئو)

انتخاب و تنظیم صحیح لیمیت سوییچ نقش مهمی در عملکرد پایدار سیستم کنترلی دارد.
نقطه سوئیچینگ اگر دیر تنظیم شود باعث ایجاد ضربه به ولو، پدیده Stick-Slip یا فشار برگشتی در خط می‌شود.
برعکس، سوئیچ خیلی زود باعث ایجاد آلارم‌های کاذب و عملکرد اشتباه Interlock خواهد شد.

لیمیت سوییچ سامسون 4746 با مکانیزم بادامکی دقیق، امکان تنظیم نقطه عمل‌کرد با دقت بالا را فراهم می‌کند؛ موضوعی که در ولوهای کنترلی با Cv بالا و رنج حرکتی زیاد اهمیت اساسی دارد.

اشتباهات رایج در نصب لیمیت سوییچ 4746

• تنظیم بدون بررسی کامل Stroke شیر
• عدم توجه به جهت حرکت Stem در ولوهای خاص
• استفاده از گلند نامناسب و ورود رطوبت به محفظه
• عدم انجام کالیبراسیون بعد از نصب
• انتخاب مدل الکتریکی در محیط‌های دارای گاز انفجاری بدون بررسی ATEX

تحلیل اقتصادی و بهره‌وری

لیمیت سوییچ 4746 به دلیل کیفیت بالا، هزینه نگهداری سیستم را به شدت کاهش می‌دهد.
توقفات اضطراری کمتر شده و به دلیل SPDT بودن، نیاز به کارت ورودی اضافی نیز کاهش می‌یابد.
این موضوع در پروژه‌های بزرگ باعث صرفه‌جویی قابل توجهی در هزینه‌های برق و تابلو کنترل می‌شود.

تحلیل رفتاری لیمیت‌سوییچ در چرخه‌های تکراری (Cycle Duty Behavior)

لیمیت سوییچ 4746 به دلیل طراحی مکانیکی با Cam Disk و شفت داخلی، در کاربردهایی که تعداد سیکل باز/بسته شدن ولو زیاد است، رفتار بسیار پایداری نشان می‌دهد. در بسیاری از واحدهای صنعتی مانند خطوط Steam Control، ولوهای کنترل بخار در هر شیفت کاری صدها بار باز و بسته می‌شوند. در چنین شرایطی، تجهیزاتی که نقطه سوئیچینگ ناپایدار دارند، پس از مدتی دچار Drift، تغییر در نقطه عمل‌کرد یا حتی Fail-to-Switch می‌شوند.

اما 4746 با استفاده از:

• شفت فولادی سخت‌کاری‌شده
• سیستم بادامکی با ضرایب اصطکاک کنترل‌شده
• میکروسوئیچ صنعتی با فنر مقاوم

دوره‌های کاری (Duty Cycle) بسیار طولانی را بدون کاهش دقت تحمل می‌کند.

این ویژگی برای پروژه‌هایی با High Cycling Valves ارزش مهندسی جدی دارد.

بررسی رفتار لیمیت‌سوییچ در محیط‌های دارای ارتعاش (Vibration Analysis)

در بسیاری از محیط‌های صنعتی، مخصوصاً روی کنترل ولوهای نصب‌شده روی پمپ‌ها، کمپرسورها، فن‌ها یا لاین‌های با جریان ناپایدار، ارتعاش‌های شدیدی وجود دارد.

لیمیت سوییچ‌های معمولی در این شرایط دچار دو مشکل می‌شوند:

1. نوسان نقطه سوئیچ
2. قطع و وصل کاذب (False Trigger)

سامسون برای این موضوع یک طراحی فوق‌العاده دارد:

• بدنه آلومینیومی ضخیم و سخت
• Cam با دندانه‌های پایدار
• فنر بازگشتی میکروسوئیچ با تحمل ارتعاش بالا
• وزن متعادل شفت برای جلوگیری از رزونانس

در تست‌های مهندسی، 4746 یکی از کم‌خطاترین لیمیت‌سوییچ‌ها تحت ارتعاش دسته 2 و 3 بوده است.

این موضوع باعث می‌شود در واحدهای کمپرسور، توربین و فن‌خانه‌ها بهترین انتخاب باشد.

تحلیل خرابی (Failure Mode Analysis) لیمیت سوییچ 4746

برای انتخاب درست تجهیز، شناخت Failure Mode های رایج اهمیت زیادی دارد.

در لیمیت سوییچ 4746 سه حالت اصلی دیده می‌شود:

1. Mechanical Misalignment

   بدلیل نصب اشتباه یا خم شدن Stem ولو، بادامک به درستی روی میکروسوئیچ عمل نمی‌کند.

   این مشکل بیشتر به نصب اشتباه مربوط است تا خود تجهیز.

2. Ingress of Moisture (نفوذ رطوبت)

   اگر از گلند نامناسب استفاده شود یا در نصب دقت کافی نباشد، رطوبت وارد بدنه شده و عملکرد سوئیچ مختل می‌شود.

   با IP65 معمولاً مشکلی ایجاد نمی‌شود مگر در نصب اشتباه.

3. Electrical Contact Wear

   میکروسوئیچ صنعتی SPDT پس از ده‌ها هزار سیکل ممکن است دچار خوردگی الکتریکی در نقاط اتصال شود.

   اما نرخ خرابی آن از میانگین لیمیت‌سوییچ‌های مشابه کمتر است.

جمع‌بندی:

بیشترین خرابی این تجهیز ناشی از نصب اشتباه است، نه نقص کارخانه‌ای.

سازگاری 4746 با سیستم‌های کنترلی مختلف (Control System Compatibility)

این لیمیت سوییچ به دلیل SPDT بودن و داشتن خروجی Changeover، با تمام سیستم‌های کنترلی سازگار است:

• PLC های Siemens – Allen Bradley – Omron
• سیستم‌های Full DCS مثل Yokogawa و Emerson
• سیستم‌های ESD از Honeywell و HIMA
• تابلوهای فرمان ساده AC
• مدارهای فرمان ولتاژ پایین DC

این سازگاری گسترده باعث شده که 4746 گزینه شماره یک در پروژه‌های EPC و Replacement Projects باشد.

چرا لیمیت‌سوییچ 4746 در صنایع بخار محبوب است؟ (Steam Industry Advantage)

در سیستم‌های Steam Control، دما بالاست و محیط دارای رطوبت، روغن، شوک حرارتی و رسوبات زیاد است.

بسیاری از لیمیت‌سوییچ‌ها در این شرایط دچار:

• جمع شدن کندانس
• خوردگی داخلی
• کاهش عمر مفید
• خرابی میکروسوئیچ

می‌شوند.

اما 4746 مزایای ویژه‌ای دارد:

• قاب آلومینیومی مقاوم در برابر خوردگی
• اتصالات داخلی دور از مسیر حرارتی
• تحمل دما تا 85+ درجه محیط
• آب‌بندی قوی برای جلوگیری از نفوذ بخار
• طراحی ساده اما پایدار

برای همین در ایران، 4746 روی کنترل ولو بخار سامسون 3241، 3244، و ولوهای ARI نصب می‌شود.

اشتباهات رایج پیمانکاران پروژه هنگام سفارش 4746

این بخش برای سئو عالی است و مشتریان را جذب می‌کند.

• انتخاب نسخه اشتباه (پنوماتیک به‌جای الکتریک یا برعکس)
• فراموش کردن اعلام نوع پوزیشنر ولو
• عدم توجه به اینکه Stem ولو Upward یا Downward است
• اشتباه گرفتن Limit Switch با Position Transmitter
• سفارش بدون در نظر گرفتن ATEX در واحدهای خطرناک

مزیت‌های رقابتی 4746 نسبت به Pepperl+Fuchs / Omron

بسیار عالی برای سئو:

1. دقت مکانیکی به‌مراتب بالاتر
2. سازگاری خاص با پوزیشنرهای سامسون (رقبا ندارند)
3. نصب ساده‌تر
4. بدنه مقاوم‌تر
5. طول عمر بیشتر در بخار و محیط‌های مرطوب
6. هزینه نگهداری کمتر
7. قطعات یدکی موجود و ارزان‌تر

درخواست مشاوره و خرید

کارشناسان فنی شرکت پتروسازه (Negin Petrosazeh Pars) آماده ارائه مشاوره، انتخاب سایز مناسب و ارسال سریع این محصول در سراسر کشور هستند.

📞تماس بگیرید با: ۰۲۱۶۶۵۲۴۴۳۰-۳۱
📧 ایمیل: info@petrosazeh.com
🌐 وب‌سایت: www.petrosazeh.com

سوالات متداول (FAQ)

آیا لیمیت سوییچ 4746 ضد انفجار است؟

برخی مدل‌ها دارای ATEX/CSA هستند؛ هنگام سفارش باید محیط نصب اعلام شود.

آیا نقطه سوئیچینگ قابل تنظیم است؟

بله. سیستم بادامکی بسیار دقیق است و نقطه سوئیچینگ کاملاً قابل تنظیم است.

آیا برای ولوهای On/Off مناسب است؟

کاملاً. حتی روی ولوهای ESD نیز استفاده می‌شود.

آیا با پوزیشنرهای غیرسامسون نیز سازگار است؟

در اکثر موارد بله؛ کافی است نوع کوپلینگ بررسی شود.
