معرفی جامع، راهنمای ایمنی و کاربری اکچویتور سامسون ۳۳۷۴ (SAMSON 3374)

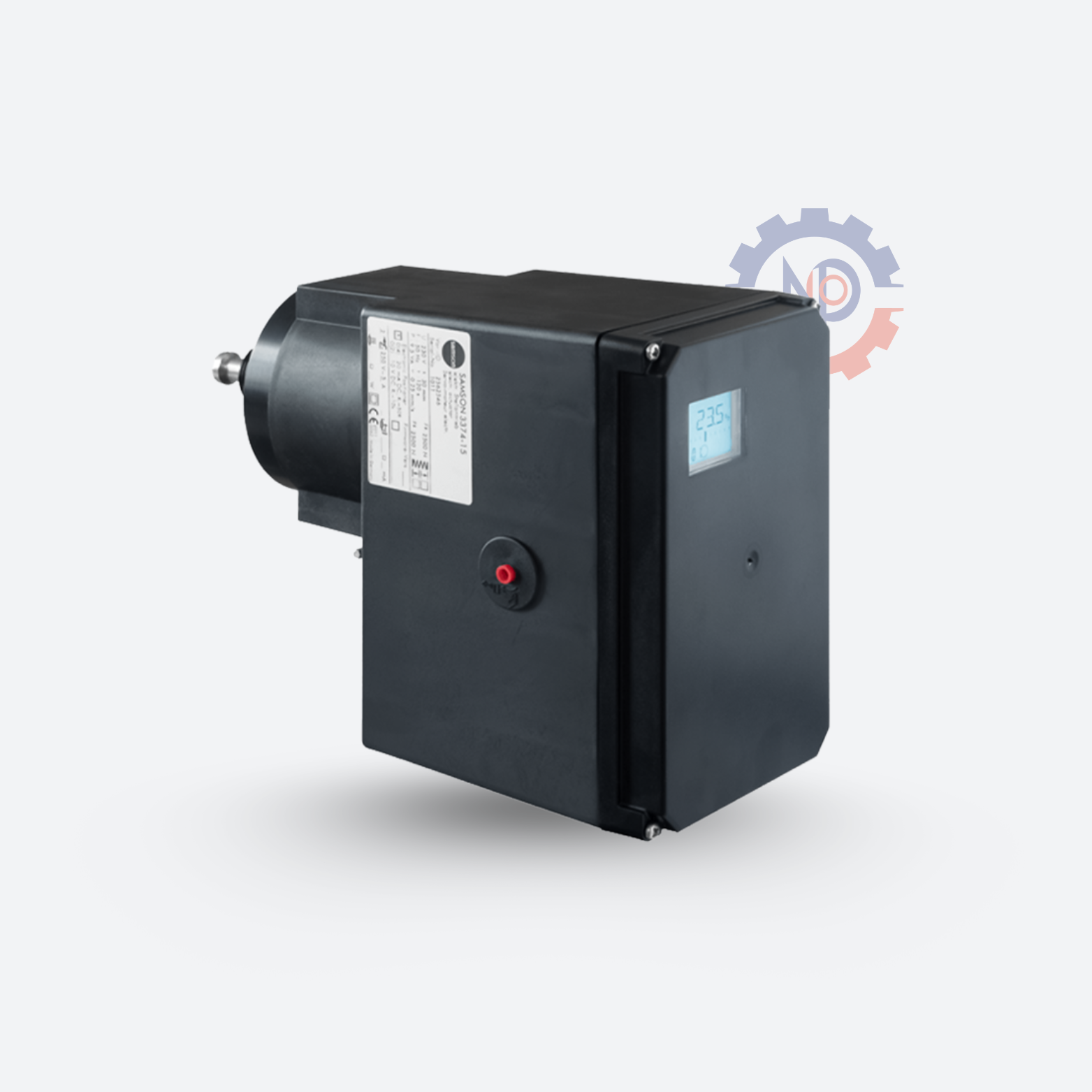

اکچویتور الکتریکی سامسون تیپ ۳۳۷۴ در یک نگاه

محرک الکتریکی سامسون تیپ ۳۳۷۴ (SAMSON Type 3374) یکی از قابل‌اعتمادترین و دقیق‌ترین اکچویتورهای خطی (Linear) در صنعت کنترل فرآیند است. این تجهیز به طور ویژه برای کوپل شدن و فرمان‌دهی به شیرهای کروی (Globe Valves) سامسون طراحی شده است. از صنایع بزرگ نفت و گاز گرفته تا سیستم‌های پیچیده تهویه مطبوع (HVAC)، این اکچویتور نقشی حیاتی در تنظیم دقیق دبی جریان ایفا می‌کند.

نکته کلیدی برای مهندسان:

این تجهیز در نسخه‌های مختلف با سیگنال کنترل سه‌مرحله‌ای (Three-step) ارائه می‌شود و سیستم فنر برگشت (Fail-safe) آن تضمین می‌کند که در صورت قطع برق، سیستم شما در امن‌ترین حالت ممکن (کاملاً باز یا کاملاً بسته) قرار گیرد.

جدول کاربردهای مجاز و غیرمجاز

برای جلوگیری از آسیب به تجهیز و ابطال گارانتی، بسیار مهم است که بدانید این اکچویتور برای چه شرایطی ساخته شده و در چه شرایطی نباید استفاده شود:

صلاحیت پرسنل و تجهیزات ایمنی مورد نیاز

نصب و راه‌اندازی این اکچویتور به دلیل ارتباط مستقیم با شیرهای تحت فشار فرآیندی، نیازمند دانش تخصصی است.

پرسنل مجاز به کار با دستگاه:

تنها افرادی مجاز به نصب، راه‌اندازی و تعمیر سامسون ۳۳۷۴ هستند که:

1. آموزش‌های تخصصی لازم را در زمینه ابزار دقیق گذرانده باشند.
2. با خطرات ناشی از فشار خط و ولتاژ برق آشنایی کامل داشته باشند.
3. استانداردهای ملی و بین‌المللی مرتبط با تجهیزات ولتاژ پایین و ایمنی صنعتی را بشناسند.

تجهیزات حفاظت فردی (PPE):

• خود اکچویتور در شرایط عادی نیازی به تجهیزات ایمنی خاصی ندارد.
• اما توجه کنید: هنگام نصب یا دمونتاژ اکچویتور از روی شیر کنترل، حتماً باید پروتکل‌های ایمنیِ مربوط به خودِ شیر (مانند استفاده از دستکش‌های ضد حرارت/اسید، عینک ایمنی و لباس کار مخصوص با توجه به نوع سیال فرآیند) را به دقت رعایت کنید.

ویژگی‌های ایمنی و هشدارهای حیاتی (Residual Hazards)

اکچویتور سامسون ۳۳۷۴ مجهز به سیستم‌های حفاظتی داخلی است که از بروز فاجعه در خط تولید جلوگیری می‌کند:

[قطع جریان برق/سیگنال] ───► [آزاد شدن مگنت نگهدارنده] ───► [عملکرد فنر برگشت] ───► [انتقال شیر به موقعیت امن (باز/بسته)]

ویژگی‌های ایمنی پیش‌فرض:

• خاموشی خودکار (Auto-off): به محض رسیدن شفت به موقعیت انتهایی (End Position)، موتور به طور خودکار خاموش می‌شود تا از فشار مضاعف و سوختن سیم‌پیچ جلوگیری شود.
• حالت ایمن از خرابی (Fail-safe): در مدل‌های مجهز به فنر بازگشت، به محض قطع ولتاژ تغذیه، شفت محرک با نیروی مکانیکی فنر به سرعت به موقعیت ایمن (کاملاً داخل یا کاملاً خارج) هدایت می‌شود. جهت این حرکت روی پلاک مشخصات دستگاه حک شده است.

هشدار مهم در خصوص خطرات باقی‌مانده:

محرک الکتریکی کنترل مستقیم شیر را بر عهده دارد. هرگونه فرمان ناگهانی یا قطع برق ممکن است باعث باز یا بسته شدن سریع شیر شود. اپراتورها باید قبل از هرگونه سرویس، از قطع بودن فشار سیال فرآیند، فشار سیگنال و ولتاژ تغذیه مطمئن شوند تا از برخورد قطعات متحرک با دست یا نشت سیالات خطرناک جلوگیری شود.

تعهدات و مسئولیت‌ها (اپراتور و کارفرما)

برای کارکرد ایمن و بدون حادثه در کارخانه، وظایف به شرح زیر تقسیم می‌شود:

• وظیفه کارفرما: ارائه کامل این دفترچه راهنما به پرسنل فنی، فراهم کردن محیط ایمن، آموزش مستمر اپراتورها و اطمینان از اینکه هیچ شخص ثالثی در معرض خطرات شیر کنترل قرار ندارد.
• وظیفه پرسنل فنی: مطالعه دقیق تمام هشدارها و دستورالعمل‌های ایمنی، رعایت قوانین پیشگیری از حوادث کارگاهی و عدم انجام هرگونه تغییرات ساختاری (Modification) روی اکچویتور بدون هماهنگی با سامسون.

اکچویتور سامسون ۳۳۷۴ چگونه کار می‌کند؟

اکچویتور الکتریکی SAMSON Type 3374 یک محرک خطی است که انرژی الکتریکی را به حرکت مکانیکی مستقیم تبدیل می‌کند تا پلاگ شیر کنترل را بالا یا پایین ببرد. نتیجه این حرکت، بازتر یا بسته‌تر شدن مسیر عبور سیال و در نهایت کنترل دقیق دبی، فشار یا دما در فرآیند است.

در این مدل، فرمان حرکتی معمولاً به صورت سیگنال سه‌مرحله‌ای (Three-step signal) اعمال می‌شود. یعنی اکچویتور به جای دریافت یک مقدار پیوسته آنالوگ، با فرمان‌های مشخصی مثل:

• Stem extends
• Stem retracts
• Stop

کار می‌کند.

این ساختار باعث می‌شود کنترل حرکت شفت با دقت مناسب، سادگی بالا و قابلیت اطمینان صنعتی انجام شود؛ به‌ویژه در کاربردهایی که پاسخ پایدار و مقاومت در برابر شرایط سخت محیطی اهمیت دارد.

مسیر تبدیل برق به حرکت مکانیکی

برای اینکه کاربر واقعاً متوجه شود داخل اکچویتور چه اتفاقی می‌افتد، بهتر است روند عملکرد را مرحله به مرحله ببینیم:

جمع‌بندی:

اکچویتور ۳۳۷۴ در اصل یک سامانه‌ی تبدیل است:

برق → چرخش موتور → کاهش سرعت و افزایش گشتاور → حرکت خطی شفت → کنترل موقعیت شیر

نقش موتور و گیربکس در دقت عملکرد

یکی از مهم‌ترین دلایل محبوبیت اکچویتورهای سامسون، طراحی مطمئن بخش انتقال قدرت آن‌هاست. در Type 3374، موتور الکتریکی به تنهایی مسئول ایجاد قدرت نیست؛ این گیربکس و مکانیزم داخلی هستند که حرکت را برای کاربرد صنعتی قابل استفاده می‌کنند.

موتور چه وظیفه‌ای دارد؟

موتور، انرژی اولیه لازم برای حرکت را تامین می‌کند. اما خروجی مستقیم موتور معمولاً سرعت بالایی دارد و برای حرکت دقیق شیر کنترل مناسب نیست.

گیربکس چه کاری انجام می‌دهد؟

گیربکس این سرعت بالا را کاهش می‌دهد و در مقابل، گشتاور را افزایش می‌دهد. این موضوع دو مزیت مهم دارد:

• حرکت شفت نرم‌تر و کنترل‌شده‌تر می‌شود.
• اکچویتور می‌تواند بر نیروهای مکانیکی شیر و فشار سیال غلبه کند.

نکته مهم برای خریدار فنی: اگر اکچویتور فقط سریع باشد ولی گشتاور کافی نداشته باشد، در عمل نمی‌تواند شیر را با اطمینان جابه‌جا کند. مزیت طراحی سامسون این است که بین سرعت حرکت، نیروی خروجی و دوام مکانیکی تعادل ایجاد کرده است.

حرکت شفت به چه معناست و چرا مهم است؟

در اکچویتورهای خطی، مهم‌ترین خروجی واقعی دستگاه، حرکت شفت (Actuator Stem) است. این شفت مستقیماً به شیر متصل می‌شود و هر جابه‌جایی آن، موقعیت شیر را تغییر می‌دهد.

دو حالت اصلی برای حرکت شفت وجود دارد:

نکته مهم این است که تفسیر نهایی حرکت شفت همیشه باید با توجه به نوع شیر، جهت مونتاژ و تنظیمات سیستم انجام شود. به همین دلیل در هنگام انتخاب و نصب، فقط دانستن مدل اکچویتور کافی نیست؛ باید با ویژگی‌های شیر جفت‌شونده نیز تطبیق داده شود.

سیستم توقف خودکار در انتهای کورس

یکی از مهم‌ترین ویژگی‌های حفاظتی در SAMSON 3374، خاموش شدن خودکار موتور در موقعیت‌های انتهایی است. وقتی شفت به انتهای کورس تعریف‌شده برسد، سیستم داخلی تشخیص می‌دهد که دیگر حرکت بیشتر مجاز یا لازم نیست و برق موتور قطع می‌شود.

این ویژگی چه فایده‌ای دارد؟

• از فشار بیش از حد به اجزای مکانیکی جلوگیری می‌کند.
• مانع داغ شدن یا سوختن موتور در اثر تلاش بی‌مورد می‌شود.
• عمر گیربکس و اجزای انتقال نیرو را افزایش می‌دهد.
• دقت و پایداری عملکرد اکچویتور را در طولانی‌مدت حفظ می‌کند.

چرا این موضوع برای سایت شما مهم است؟

چون بسیاری از کاربران هنگام خرید به این نکته توجه نمی‌کنند. اگر شما این مزیت را خوب توضیح دهید، صفحه‌تان فقط یک صفحه فروش نیست؛ تبدیل به مرجع تصمیم‌گیری مهندس خرید می‌شود.

مکانیزم سوئیچ گشتاور و سوئیچ حدی چیست؟

در ساختار داخلی اکچویتور ۳۳۷۴، سیستم‌های حفاظتی مختلفی برای کنترل موقعیت و جلوگیری از اضافه‌بار استفاده می‌شود. دو مفهوم کلیدی در این بخش عبارت‌اند از:

۱. سوئیچ حدی (Limit Switch)

این سوئیچ‌ها زمانی فعال می‌شوند که شفت به یک موقعیت انتهایی مشخص برسد. نقش آن‌ها این است که محدوده مجاز حرکت حفظ شود و شفت از کورس تعریف‌شده فراتر نرود.

۲. سوئیچ گشتاور (Torque Switch)

وقتی نیروی مقاومتی از حد تعیین‌شده بیشتر شود، این سوئیچ وارد عمل می‌شود. به بیان ساده، اگر سیستم حس کند فشار مکانیکی بیش از حد شده، از ادامه حرکت جلوگیری می‌کند.

نتیجه فنی: ترکیب این دو مکانیزم باعث می‌شود اکچویتور هم از نظر موقعیت و هم از نظر نیروی واردشده تحت کنترل باشد؛ یعنی هم دقیق کار کند و هم ایمن.

عملکرد Fail-safe دقیقاً چگونه اتفاق می‌افتد؟

یکی از مهم‌ترین قابلیت‌های برخی نسخه‌های Type 3374، وجود مکانیزم Fail-safe است. این قابلیت برای محیط‌هایی حیاتی است که قطع برق نباید باعث بی‌ثباتی فرآیند یا خطر ایمنی شود.

در این مدل، یک سامانه فنر برگشت به همراه مکانیزم نگهدارنده وجود دارد. در شرایط عادی، انرژی الکتریکی وضعیت فعلی اکچویتور را کنترل می‌کند. اما وقتی برق قطع شود، سیستم نگهدارنده آزاد می‌شود و فنر داخلی، شفت را با سرعت به موقعیت از پیش‌تعریف‌شده هدایت می‌کند.

مسیر عملکرد در زمان قطع برق:

قطع ولتاژ تغذیه
↓
آزاد شدن مکانیزم نگهدارنده
↓
فعال شدن نیروی فنر
↓
حرکت شفت به موقعیت ایمن
↓
قرار گرفتن شیر در وضعیت Fail-safe

موقعیت ایمن می‌تواند یکی از این دو حالت باشد:

• Fail-safe extend
• Fail-safe retract

یعنی در زمان انتخاب محصول باید دقیقاً مشخص شود که در حالت اضطراری، شیر باید باز شود یا بسته. این تصمیم کاملاً به منطق فرآیند بستگی دارد.

مثال کاربردی:

• در برخی خطوط بخار، هنگام قطع برق بهتر است شیر بسته شود تا انرژی وارد سیستم نشود.
• در برخی خطوط خنک‌کاری، ممکن است لازم باشد شیر باز بماند تا فرآیند داغ نشود.

مزیت سیگنال سه‌مرحله‌ای نسبت به برخی روش‌های دیگر

سیستم فرمان سه‌مرحله‌ای در نگاه اول ساده به نظر می‌رسد، اما همین سادگی یک مزیت صنعتی مهم است. در بسیاری از پروژه‌ها، کاربر به دنبال تجهیزی است که:

• سیم‌کشی و راه‌اندازی پیچیده نداشته باشد
• در تابلوهای کنترل متداول به‌راحتی پیاده‌سازی شود
• در شرایط کاری طولانی‌مدت، رفتار قابل پیش‌بینی داشته باشد
• تعمیر و نگهداری ساده‌تری نسبت به سیستم‌های پیچیده‌تر داشته باشد

به همین دلیل اکچویتور ۳۳۷۴ در بسیاری از پروژه‌های کنترل دما، فشار و تهویه مطبوع گزینه‌ای بسیار منطقی است.

اجزای داخلی مؤثر بر دقت و دوام

اگر بخواهیم بدون پیچیده‌گویی، مهم‌ترین اجزایی را که روی عملکرد این اکچویتور اثر دارند نام ببریم، می‌توانیم به این موارد اشاره کنیم:

• موتور الکتریکی
• گیربکس کاهنده
• مکانیزم تبدیل حرکت دورانی به خطی
• شفت خروجی
• سوئیچ‌های حدی
• سوئیچ‌های گشتاور
• مکانیزم فنر برگشت در مدل‌های Fail-safe
• ترمینال‌های اتصال الکتریکی
• تجهیزات جانبی مانند لیمیت سوئیچ کمکی یا پتانسیومتر در برخی نسخه‌ها

این اجزا در کنار هم باعث می‌شوند محصول فقط یک محرک ساده نباشد، بلکه یک واحد کنترل حرکتی قابل اطمینان برای شیرهای صنعتی باشد.

اکچویتور SAMSON Type 3374 با استفاده از موتور، گیربکس و مکانیزم تبدیل حرکت، فرمان الکتریکی را به حرکت خطی دقیق برای کنترل شیر تبدیل می‌کند. وجود سیستم توقف خودکار، سوئیچ‌های حدی و گشتاور، و همچنین قابلیت Fail-safe در برخی مدل‌ها، این تجهیز را به گزینه‌ای مناسب برای کاربردهای حساس صنعتی و تاسیساتی تبدیل کرده است.

اگر کاربر این بخش را کامل بخواند، دیگر فقط نام محصول را نمی‌شناسد؛ بلکه منطق عملکرد آن را هم می‌فهمد. همین موضوع دقیقاً چیزی است که زمان ماندگاری در صفحه را بالا می‌برد و ارزش سئویی محتوا را تقویت می‌کند.

مشخصات فنی کامل، داده‌های کمی و راهنمای نصب و نگهداری اکچویتور سامسون ۳۳۷۴

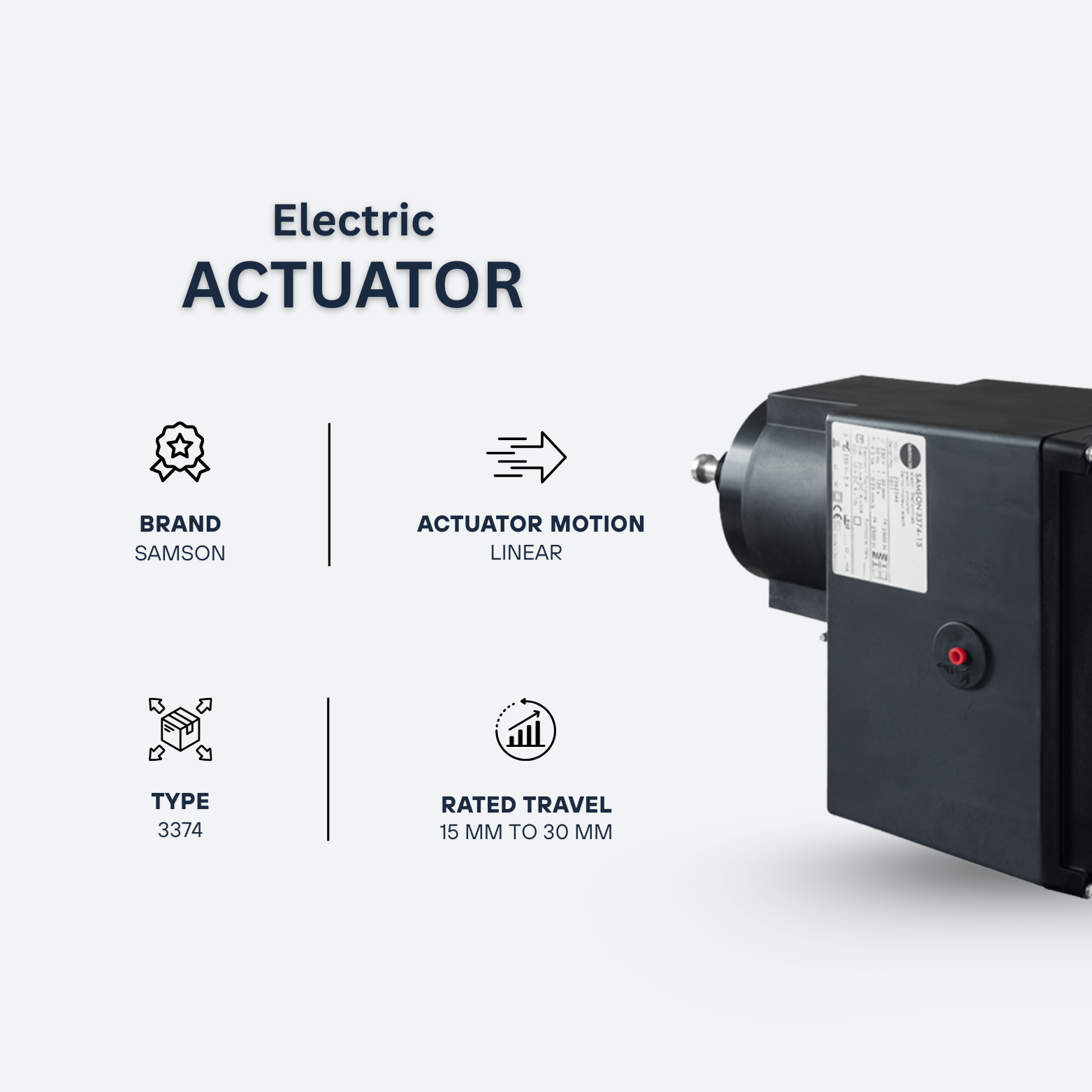

مشخصات فنی و جدول داده‌های کمی اکچویتور سامسون ۳۳۷۴

برای یک مهندس ابزار دقیق یا کارشناس خرید، هیچ چیز جذاب‌تر از دسترسی سریع به داده‌های عددی و مشخصات فنی دقیق نیست. در این بخش، تمام جزئیات الکتریکی، مکانیکی و استانداردهای حفاظتی اکچویتور SAMSON Type 3374 را به صورت تفکیک‌شده و منظم آورده‌ایم.

جدول جامع مشخصات الکتریکی و عملکردی

شرایط محیطی، دمای کاری و نگهداری در انبار

طول عمر اکچویتورهای برقی به شدت تحت تاثیر شرایط دمایی و محیطی قرار دارد. برای تضمین عملکرد بی‌نقص تجهیز، محدودیت‌های زیر را به دقت رعایت کنید:

[دمای انبارداری: ۲۰- تا ۷۰+ درجه سانتی‌گراد]
↓
[دمای نصب و کارکرد: ۵ تا ۶۰ درجه سانتی‌گراد]
↓
[رطوبت مجاز: حداکثر ۹۵٪ بدون میعان (Non-condensing)]

هشدار مهم در خصوص یخ‌زدگی:

اگر اکچویتور روی شیری نصب شده است که سیال آن در دماهای پایین ممکن است یخ بزند، حتماً باید از عایق حرارتی مناسب یا هیت‌ترسینگ (Heating Cable) دور بدنه شیر استفاده کنید. با این حال، خود اکچویتور نباید با مواد عایق پوشانده شود تا حرارت داخلی موتور به راحتی تخلیه شود.

تجهیزات جانبی و آپشن‌های قابل نصب (Accessories)

یکی از ویژگی‌های عالی اکچویتور سامسون ۳۳۷۴، قابلیت ارتقا و شخصی‌سازی آن با استفاده از تجهیزات جانبی استاندارد است. این تجهیزات به شما کمک می‌کنند بازخورد بهتری از وضعیت شیر در اتاق کنترل داشته باشید:

• ترانسمیترهای مقاومت (پتانسیومتر):برای ارسال سیگنال آنالوگ پیوسته از موقعیت فعلی شفت (مثلاً موقعیت صفر تا صد درصد باز بودن شیر) به سیستم PLC استفاده می‌شود. معمولاً در مقاومت‌های ۱۰۰، ۵۰۰، ۱۰۰۰ یا ۲۰۰۰ اهم موجود است.
• کنتاکت‌های حد مکانیکی (Limit Switches):سوئیچ‌های کمکی الکتریکی که می‌توانید آن‌ها را به صورت دستی روی نقطه مشخصی از کورس تنظیم کنید تا زمان رسیدن شفت به آن نقطه، یک رله یا سیگنال دیجیتال قطع/وصل فعال شود.
• کیت نصب روی شیرهای غیر سامسون:آداپتورهای مخصوص جهت کوپل کردن اکچویتور ۳۳۷۴ با شیرهای کنترل سایر برندها.

راهنمای گام‌به‌گام نصب مکانیکی (Mounting)

نصب صحیح و هم‌راستای اکچویتور روی شیر، ضامن سلامت شفت و عدم نشت سیال از گلند شیر است. مراحل نصب را به این ترتیب دنبال کنید:

1. آماده‌سازی شیر: شیر کنترل را در وضعیت کاملاً بسته قرار دهید تا ساقه شیر در پایین‌ترین نقطه خود باشد.
2. بررسی اتصال هندویل (Manual Override): مطمئن شوید که سیستم تنظیم دستی اکچویتور آزاد است و شفت در موقعیت مناسب برای جفت شدن قرار دارد.
3. قرار دادن روی بونت (Yoke): اکچویتور را به آرامی روی پایه یا بونت شیر قرار دهید. مراقب باشید هیچ‌گونه نیروی جانبی یا زاویه‌داری به شفت شیر وارد نشود.
4. محکم کردن مهره اتصال (Ring Nut): مهره اتصال دهنده بدنه اکچویتور به شیر را با دست ببندید و سپس با ابزار مناسب طبق گشتاور مشخص شده در دفترچه راهنما محکم کنید.
5. اتصال شفت‌ها: ساقه شیر و شفت اکچویتور را با استفاده از کلمپ رابط (Stem Connector) به یکدیگر متصل و پیچ‌های آن را سفت کنید.

توجه حیاتی: هرگز هنگام سفت کردن اتصالات مکانیکی، ولتاژ برق را به اکچویتور وصل نکنید. حرکت ناگهانی شفت در حین نصب می‌تواند به انگشتان شما آسیب جدی بزند یا رزوه شفت‌ها را خراب کند.

تنظیم دستی اکچویتور (Manual Override)

در شرایط اضطراری، قطع برق یا زمان راه‌اندازی اولیه (Commissioning)، ممکن است نیاز داشته باشید موقعیت شیر را به صورت دستی تغییر دهید. برای این کار:

[باز کردن درپوش محافظ هندویل] ───► [درگیر کردن آچار آلن/دستگیره دستی] ───► [چرخاندن جهت باز/بسته کردن]

نکات کلیدی در عملکرد دستی:

• چرخاندن ساعتگرد معمولاً شفت را به سمت بیرون (Extend) هدایت می‌کند.
• چرخاندن پادساعتگرد شفت را به سمت داخل (Retract) هدایت می‌کند.
• بسیار مهم: قبل از برق‌دار کردن مجدد سیستم، حتماً مکانیزم دستی را از حالت درگیر خارج کنید تا به موتور و گیربکس در حین کارکرد اتوماتیک آسیبی وارد نشود.

نگهداری پیشگیرانه و عیب‌یابی اولیه (Maintenance & Troubleshooting)

اکچویتور سامسون ۳۳۷۴ به گونه‌ای طراحی شده است که نیاز به نگهداری دوره‌ای سنگین ندارد (Maintenance-free). روانکاری داخلی گیربکس برای تمام طول عمر مفید دستگاه کافی است. با این حال، بازدیدهای دوره‌ای زیر پیشنهاد می‌شود:

چک‌لیست بازدیدهای ۶ ماهه:

• بررسی عدم وجود رطوبت یا آب‌رفتگی داخل محفظه سیم‌کشی.
• کنترل سفت بودن اتصالات الکتریکی و ترمینال‌ها.
• بررسی عدم وجود لرزش یا صدای غیرعادی در حین حرکت موتور.
• کنترل سلامت اورینگ‌ها و واشرهای آب‌بندی پوسته خارجی.

جدول راهنمای عیب‌یابی سریع (Troubleshooting)

جمع‌بندی

در این بخش تلاش شد تمام جزئیات فنی که یک متخصص برای انتخاب، نصب و نگهداری اکچویتور الکتریکی سامسون تیپ ۳۳۷۴ نیاز دارد، به صورت کاملاً کاربردی و مهندسی ارائه شود. رعایت استانداردهای دما، نصب دقیق مکانیکی و توجه به هشدارهای عیب‌یابی، تضمین‌کننده عملکرد طولانی‌مدت این تجهیز در خطوط فرآیندی شماست.

راهنمای سیم‌کشی، منطق کنترلی، سوالات متداول و جمع‌بندی نهایی اکچویتور سامسون ۳۳۷۴

راهنمای سیم‌کشی اکچویتور سامسون ۳۳۷۴

بعد از انتخاب درست مدل و نصب مکانیکی صحیح، مهم‌ترین مرحله برای عملکرد پایدار SAMSON Type 3374، سیم‌کشی اصولی آن است. حتی بهترین اکچویتور هم اگر با منطق اشتباه فرمان بگیرد یا اتصالات آن نادرست بسته شود، یا درست عمل نمی‌کند یا خیلی زود دچار خطا و استهلاک می‌شود.

در نسخه‌های سه‌مرحله‌ای، منطق کنترل معمولاً ساده است: یک ترمینال مشترک و دو فرمان مجزا برای حرکت در دو جهت.

منطق پایه فرمان سه‌مرحله‌ای

فرمان 1 → حرکت شفت در یک جهت
فرمان 2 → حرکت شفت در جهت مخالف
بدون فرمان → توقف در موقعیت فعلی

به زبان ساده، سیستم کنترل به اکچویتور نمی‌گوید «برو روی ۴۷ درصد»، بلکه می‌گوید:

• جلو برو
• عقب برگرد
• بایست

به همین دلیل این مدل در بسیاری از پروژه‌های صنعتی و تاسیساتی، یک گزینه بسیار قابل اعتماد و کم‌دردسر محسوب می‌شود.

قبل از برق‌دار کردن دستگاه این چک‌لیست را انجام دهید

قبل از اولین راه‌اندازی، این موارد باید دقیق بررسی شوند. این بخش برای کاربر بسیار کاربردی است و ماندگاری صفحه را بالا می‌برد، چون صرفاً اطلاعات کاتالوگی نیست و مستقیماً به درد اجرا می‌خورد.

چک‌لیست پیش از راه‌اندازی

نکته اجرایی مهم: قبل از اتصال دائم به سیستم کنترل اصلی، یک بار اکچویتور را به صورت تستی در هر دو جهت فرمان دهید و مطمئن شوید که فرمان باز و بسته دقیقاً مطابق انتظار عمل می‌کند.

منطق عملکرد فرمان باز و بسته در عمل

یکی از خطاهای رایج در نصب این است که نصاب فقط سیم‌ها را وصل می‌کند، اما بررسی نمی‌کند که اثر واقعی فرمان روی شیر چیست. در حالی که مهم نیست فقط شفت حرکت کند؛ مهم این است که حرکت شفت، شیر را به حالت درست ببرد.

مثال ساده از منطق عملکرد

اما باید دقت کرد که این منطق بسته به نوع مونتاژ شیر و مدل Fail-safe ممکن است از نظر مکانیکی تفاوت داشته باشد. به همین دلیل همیشه ملاک نهایی، رفتار واقعی شیر در تست عملی است، نه صرفاً نام‌گذاری فرمان‌ها در تابلو.

نقش لیمیت سوئیچ‌ها و پتانسیومتر در مدار کنترل

برای بسیاری از پروژه‌ها، فقط حرکت دادن شیر کافی نیست. اتاق کنترل معمولاً می‌خواهد بداند شیر به کجا رسیده، آیا به انتهای کورس رسیده یا نه، و چه سیگنالی باید به PLC یا BMS برگردد. اینجا تجهیزات جانبی اهمیت پیدا می‌کنند.

لیمیت سوئیچ کمکی چه کاربردی دارد؟

لیمیت سوئیچ کمکی یک کنتاکت قابل تنظیم است که در یک نقطه مشخص از کورس عمل می‌کند. از آن می‌توان برای این کارها استفاده کرد:

• ارسال سیگنال رسیدن به وضعیت باز کامل
• ارسال سیگنال رسیدن به وضعیت بسته کامل
• فعال‌سازی آلارم یا اینترلاک
• روشن یا خاموش کردن تجهیز دیگر در یک نقطه خاص از حرکت

پتانسیومتر چه کاری انجام می‌دهد؟

پتانسیومتر به سیستم کنترلی کمک می‌کند تا موقعیت نسبی شفت را به صورت پیوسته تشخیص دهد. این یعنی می‌توان متوجه شد شیر تقریباً روی چه درصدی از کورس قرار دارد.

اصول مهم در کابل‌کشی و نصب الکتریکی

اگرچه سیم‌کشی این اکچویتور پیچیده نیست، اما چند اصل ساده وجود دارد که رعایت نکردن آن‌ها در عمل باعث بسیاری از خرابی‌ها می‌شود.

اصول اجرایی مهم

• از کابل مناسب با سطح مقطع متناسب با جریان مصرفی و طول مسیر استفاده کنید.
• گلند کابل باید درست بسته شود تا درجه حفاظت IP65 حفظ شود.
• کابل فرمان و کابل قدرت در صورت امکان از مسیرهای کاملاً نویزی دور نگه داشته شوند.
• در محیط‌های صنعتی مرطوب، وضعیت آب‌بندی محفظه ترمینال به طور دوره‌ای بازبینی شود.
• پس از هر بار باز کردن درپوش محفظه اتصال، از سلامت واشر آب‌بندی اطمینان حاصل شود.
• جهت چرخش یا عملکرد واقعی اکچویتور پس از سیم‌کشی، حتماً با تست عملی تایید شود.

خطاهای رایج در سیم‌کشی

انتخاب درست اکچویتور ۳۳۷۴ برای پروژه شما

در بسیاری از صفحات محصول، فقط مشخصات فنی نوشته می‌شود؛ اما کاربر حرفه‌ای معمولاً یک سؤال مهم‌تر دارد: «آیا این مدل دقیقاً برای پروژه من مناسب است یا نه؟»

برای پاسخ به این سؤال، هنگام انتخاب اکچویتور سامسون ۳۳۷۴ باید این موارد را بررسی کنید:

چک‌لیست انتخاب

1. کورس مورد نیاز شیر چقدر است؟

   باید با کورس خروجی اکچویتور هماهنگ باشد.

2. نیروی مورد نیاز برای حرکت شیر چقدر است؟

   اکچویتور باید بتواند بر اصطکاک، فشار سیال و نیروی نشیمنگاه شیر غلبه کند.

3. در زمان قطع برق، شیر باید باز شود یا بسته؟

   این موضوع مشخص می‌کند که نسخه Fail-safe شما از چه نوعی باشد.

4. ولتاژ تغذیه موجود در پروژه چیست؟

   ۲۳۰ ولت AC، ۲۴ ولت AC یا ۲۴ ولت DC.

5. آیا به فیدبک موقعیت نیاز دارید؟

   اگر بله، باید نسخه دارای پتانسیومتر یا تجهیزات بازخورد را انتخاب کنید.

6. محیط نصب چقدر مرطوب، پرگردوغبار یا گرم است؟

   این مورد روی دوام تجهیز و نحوه نصب آن اثر مستقیم دارد.

نتیجه کاربردی: بهترین انتخاب همیشه ارزان‌ترین انتخاب نیست. بهترین مدل، مدلی است که از نظر کورس، نیرو، نوع فرمان، وضعیت ایمن و شرایط محیطی دقیقاً با فرآیند شما منطبق باشد.

سوالات متداول کاربران درباره اکچویتور سامسون ۳۳۷۴

وجود بخش FAQ هم برای تجربه کاربری مفید است و هم برای سئو، چون دقیقاً به سوالات واقعی کاربران پاسخ می‌دهد.

آیا اکچویتور SAMSON 3374 فقط برای شیرهای سامسون است؟

به طور پیش‌فرض برای شیرهای سامسون طراحی شده، اما در برخی کاربردها با کیت‌ها و رابط‌های مناسب می‌توان آن را روی بعضی شیرهای دیگر نیز نصب کرد. با این حال، تطابق مکانیکی باید دقیق بررسی شود.

آیا این اکچویتور برای محیط بیرونی مناسب است؟

بدنه دارای درجه حفاظت IP65 است، اما برای نصب در فضای باز، مخصوصاً در شرایط بارندگی، تابش مستقیم شدید و نوسانات محیطی، بهتر است از کاور و تمهیدات حفاظتی مناسب استفاده شود.

در صورت قطع برق چه اتفاقی می‌افتد؟

در مدل‌های دارای Fail-safe، شفت به کمک فنر داخلی به موقعیت امن از پیش تعریف‌شده می‌رود. این موقعیت بسته به سفارش می‌تواند باز یا بسته باشد.

آیا امکان تنظیم دستی وجود دارد؟

بله، این مدل دارای قابلیت Manual Override است تا در زمان راه‌اندازی، سرویس یا اضطرار بتوان موقعیت شیر را دستی تغییر داد.

آیا اکچویتور ۳۳۷۴ نیاز به سرویس دوره‌ای سنگین دارد؟

خیر، این تجهیز عموماً کم‌نیاز به نگهداری است، اما بازدیدهای دوره‌ای برای کنترل اتصالات، آب‌بندی و سلامت عملکرد آن توصیه می‌شود.

از کجا بفهمیم این مدل برای شیر ما مناسب است؟

باید سایز شیر، کورس، نیروی مورد نیاز، نوع فرمان، ولتاژ تغذیه و وضعیت ایمن مورد نیاز فرآیند هم‌زمان بررسی شود. انتخاب بر اساس مدل ظاهری به تنهایی کافی نیست.

چرا اکچویتور سامسون ۳۳۷۴ انتخابی قابل اعتماد است؟

وقتی یک مهندس یا مدیر خرید به دنبال اکچویتور برقی است، معمولاً چند معیار اصلی دارد: دوام، دقت، ایمنی، سادگی راه‌اندازی و قابلیت اعتماد بلندمدت. SAMSON Type 3374 دقیقاً به دلیل ترکیب این ویژگی‌ها در بسیاری از پروژه‌ها انتخاب می‌شود.

مزیت‌های کلیدی این مدل در یک نگاه

جمع‌بندی نهایی

اکچویتور الکتریکی سامسون تیپ ۳۳۷۴ یک محرک خطی صنعتی مطمئن برای کنترل شیرهای فرآیندی است که با طراحی دقیق، عملکرد پایدار و قابلیت‌های حفاظتی مناسب، در طیف وسیعی از کاربردهای صنعتی و تاسیساتی استفاده می‌شود. این تجهیز هم از نظر مکانیکی و هم از نظر الکتریکی برای کاربری حرفه‌ای طراحی شده و در صورت انتخاب صحیح، نصب اصولی و سیم‌کشی درست، می‌تواند سال‌ها عملکرد قابل اعتماد ارائه دهد.
