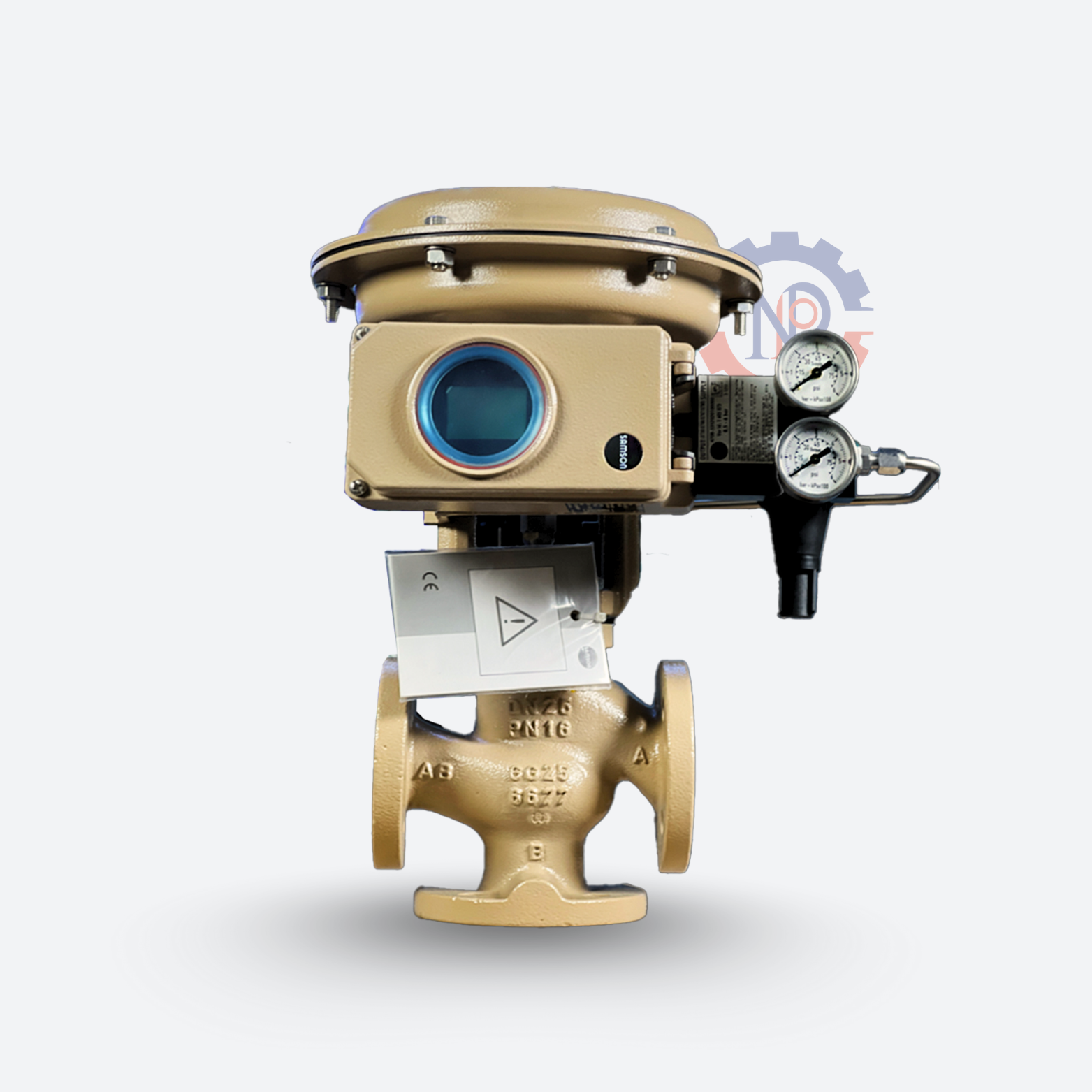

شیر پنوماتیک سامسون Type 3244 سهراهه – نسخه ANSI
عرضه از نمایندگی سامسون

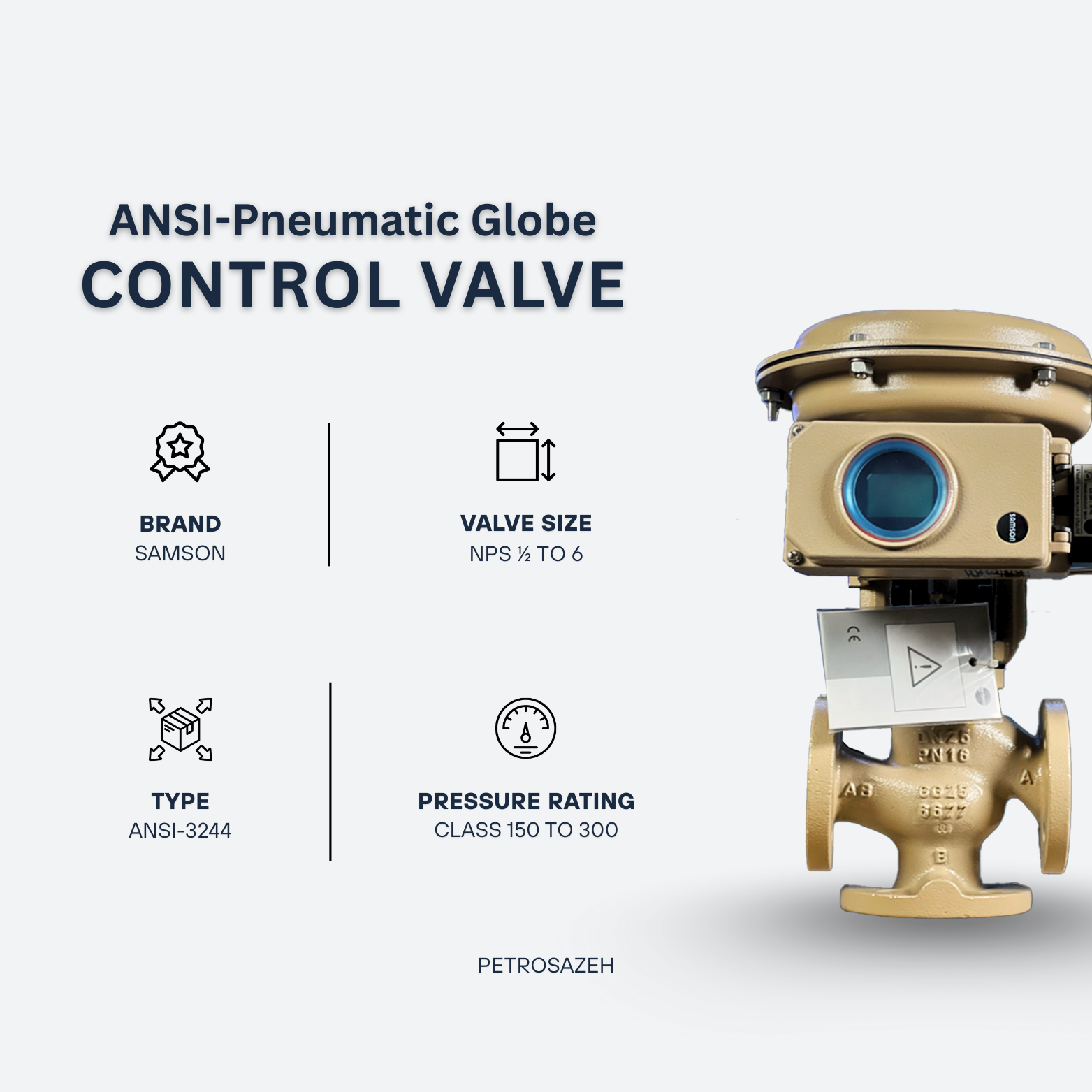

معرفی شیر پنوماتیک سامسون Type 3244 ANSI
شیر پنوماتیک سامسون Type 3244 – ANSI Version یکی از محصولات تخصصی و پرکاربرد برند معتبر SAMSON در حوزه کنترل جریان سیالات صنعتی است. این شیر سهراهه کنترلی که توسط نمایندگی سامسون عرضه میشود، برای کاربردهای اختلاط (Mixing) و انحراف جریان (Diverting) در فرآیندهای حساس صنعتی طراحی شده و با عملگرهای پنوماتیک سامسون عملکردی دقیق، ایمن و پایدار ارائه میدهد.
طراحی این شیر مطابق استاندارد ANSI انجام شده و گزینهای ایدهآل برای پروژههایی است که نیاز به شیر پنوماتیک سهراهه با کلاس فشاری و فلنجهای ANSI دارند.
شیر پنوماتیک سهراهه سامسون مطابق استاندارد ANSI
نسخه ANSI شیر پنوماتیک سامسون Type 3244 مطابق استانداردهای آمریکایی تولید شده و بهطور کامل با سیستمهای پایپینگ مبتنی بر ANSI سازگار است. این ویژگی باعث میشود شیر بدون نیاز به تغییرات اضافی، در خطوط فرآیندی موجود نصب شود.
نمایندگی سامسون این مدل را برای پروژههای صنعتی با الزامات بینالمللی توصیه میکند، بهویژه در صنایع نفت، گاز، پتروشیمی و نیروگاهی.
کاربردهای صنعتی شیر پنوماتیک سامسون Type 3244
این شیر پنوماتیک سامسون به دلیل طراحی منعطف و عملکرد دقیق، در طیف وسیعی از صنایع استفاده میشود، از جمله:
صنایع نفت، گاز و پتروشیمی
نیروگاههای حرارتی و سیکل ترکیبی
صنایع شیمیایی و فرایندی
سیستمهای HVAC صنعتی
خطوط بخار، آب داغ و روغن حرارتی
واحدهای اختلاط و توزیع سیالات
نمایندگی سامسون این محصول را برای کنترل سیالاتی مانند آب، بخار، روغن حرارتی و سیالات شیمیایی توصیه میکند.
حالتهای عملکرد شیر پنوماتیک سهراهه سامسون
شیر پنوماتیک اختلاط (Mixing Valve)
در حالت اختلاط، دو جریان ورودی از پورتهای A و B وارد شیر شده و پس از ترکیب، جریان نهایی از پورت AB خارج میشود. این عملکرد برای سیستمهای کنترل دما و فرآیندهای ترکیب سیالات بسیار کاربردی است.
شیر پنوماتیک انحرافی (Diverting Valve)
در حالت انحرافی، سیال از پورت AB وارد شده و سپس بهصورت کنترلشده به پورتهای A و B هدایت میشود. این نوع عملکرد در سیستمهای توزیع جریان و تغییر مسیر سیال استفاده میشود.
طراحی داخلی و عملکرد شیر پنوماتیک سامسون
شیر پنوماتیک سامسون Type 3244 ANSI از نوع Globe Valve بوده و دارای دو نشیمنگاه، یک پلاگ و ساقه پلاگ است. حرکت خطی پلاگ توسط عملگر پنوماتیک کنترل شده و امکان تنظیم بسیار دقیق دبی را فراهم میکند.
آببندی ساقه توسط V-Ring فنردار انجام میشود که باعث کاهش نشتی و افزایش طول عمر شیر در شرایط کاری سخت میگردد. این طراحی یکی از مزیتهای اصلی شیرهای عرضهشده توسط نمایندگی سامسون است.
عملگرهای پنوماتیک سازگار
این شیر کنترلی معمولاً در ترکیب با عملگرهای زیر ارائه میشود:
SAMSON Type 3271 Pneumatic Actuator
SAMSON Type 3277 Pneumatic Actuator
همچنین امکان استفاده از عملگر پنوماتیک با فلکه دستی یا عملگر الکتریکی نیز وجود دارد، مشروط بر رعایت کورس و نیروی مجاز. نمایندگی سامسون انتخاب صحیح عملگر را بر اساس شرایط فرآیندی پیشنهاد میدهد.
وضعیت ایمن (Fail-Safe) در شیر پنوماتیک سامسون
شیر پنوماتیک سامسون Type 3244 دارای دو حالت ایمن است:
FA – باز شدن ساقه عملگر
با قطع سیگنال پنوماتیک، ساقه عملگر به سمت پایین حرکت میکند
در حالت Mixing، پورت B بسته میشود
در حالت Diverting، پورت A بسته میشود
FE – جمع شدن ساقه عملگر
با قطع سیگنال، ساقه عملگر به سمت بالا حرکت میکند
در حالت Mixing، پورت A بسته میشود
در حالت Diverting، پورت B بسته میشود
این قابلیت، ایمنی سیستم را در شرایط اضطراری تضمین میکند.
محدوده دمای کاری شیر پنوماتیک سامسون Type 3244
بسته به نوع طراحی و متریال، محدوده دمایی این شیر به شرح زیر است:
نسخه استاندارد:
10- تا 220+ درجه سانتیگرادبا Bellows Seal یا Insulating Section:
196- تا 450+ درجه سانتیگراد
این ویژگی، شیر را برای فرآیندهای دما بالا و پایین مناسب میسازد.
تجهیزات جانبی پیشنهادی توسط نمایندگی سامسون
برای افزایش طول عمر و عملکرد بهینه شیر پنوماتیک، استفاده از تجهیزات زیر توصیه میشود:
Strainer سامسون در بالادست شیر
شیر قطعووصل در بالادست و پاییندست
خط بایپس برای تعمیرات بدون توقف سیستم

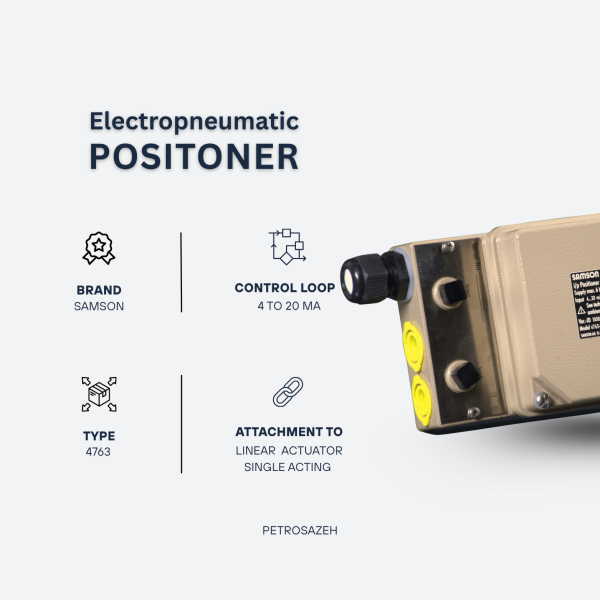

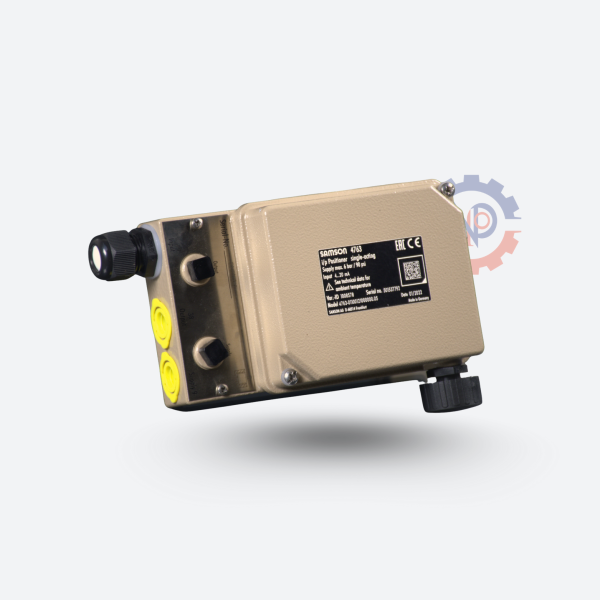

پوزیشنر و تجهیزات کنترلی پنوماتیک سامسون
مزایای خرید از نمایندگی سامسون
تضمین اصالت شیر پنوماتیک سامسون
مشاوره تخصصی در انتخاب مدل و عملگر
تطابق کامل با استاندارد ANSI
پشتیبانی فنی و تأمین قطعات اصلی
مناسب پروژههای صنعتی حساس
سخن نهایی
شیر پنوماتیک سامسون Type 3244 سهراهه – ANSI Version یکی از دقیقترین و مطمئنترین شیرهای کنترلی سهراهه در بازار جهانی است. اگر به دنبال خرید یک شیر پنوماتیک صنعتی با عملکرد پایدار، ایمنی بالا و پشتیبانی فنی معتبر هستید، انتخاب این محصول از نمایندگی سامسون یک تصمیم حرفهای و مطمئن خواهد بود.
استعلام قیمت شیر پنوماتیک سامسون Type 3244 ANSI
برای دریافت قیمت روز شیر پنوماتیک سامسون Type 3244 و اطلاع از شرایط فروش، همین حالا با نمایندگی سامسون تماس بگیرید.
کارشناسان فنی ما آماده ارائه مشاوره تخصصی متناسب با شرایط فرآیندی شما هستند.
📞 ۰۲۱-۶۶۵۲۲۴۴۳۰-۳۳
🌐 www.petrosazeh.com
سؤالات متداول درباره شیر پنوماتیک سامسون Type 3244 ANSI
1. شیر پنوماتیک سامسون Type 3244 چه کاربردی دارد؟
شیر پنوماتیک سامسون Type 3244 یک شیر کنترلی سهراهه است که برای اختلاط یا انحراف جریان سیالات در فرآیندهای صنعتی استفاده میشود. این شیر در صنایع نفت، گاز، پتروشیمی، نیروگاهی، شیمیایی و سیستمهای HVAC کاربرد گستردهای دارد.
2. تفاوت شیر Type 3244 ورژن ANSI با DIN چیست؟
نسخه ANSI شیر پنوماتیک سامسون Type 3244 مطابق استانداردهای آمریکایی طراحی شده و دارای فلنجها و کلاسهای فشاری ANSI است، در حالی که نسخه DIN مطابق استانداردهای اروپایی میباشد. انتخاب بین این دو به استاندارد خط لوله و پروژه بستگی دارد.
3. آیا شیر پنوماتیک سامسون Type 3244 بهصورت Mixing و Diverting قابل استفاده است؟
بله، این شیر سهراهه قابلیت استفاده در هر دو حالت Mixing (اختلاط) و Diverting (انحراف جریان) را دارد و نوع عملکرد آن بر اساس نحوه نصب و پیکربندی تعیین میشود.
4. چه عملگرهایی با شیر پنوماتیک سامسون Type 3244 سازگار هستند؟
این شیر بهطور استاندارد با عملگرهای پنوماتیک SAMSON Type 3271 و Type 3277 عرضه میشود. همچنین امکان استفاده از عملگر پنوماتیک با فلکه دستی یا عملگر الکتریکی نیز وجود دارد، مشروط بر تطابق کورس و نیروی مجاز.
5. وضعیت ایمن (Fail-Safe) شیر پنوماتیک سامسون Type 3244 چگونه است؟
بسته به نوع عملگر، شیر دارای دو حالت ایمن FA یا FE است. در صورت قطع سیگنال یا هوای پنوماتیک، شیر به موقعیت ایمن از پیش تعریفشده منتقل میشود تا ایمنی فرآیند حفظ گردد.
6. محدوده دمای کاری شیر پنوماتیک سامسون Type 3244 چقدر است؟
در نسخه استاندارد، محدوده دمای کاری این شیر بین 10- تا 220+ درجه سانتیگراد است. در صورت استفاده از Bellows Seal یا Insulating Section، این محدوده میتواند تا 196- تا 450+ درجه سانتیگراد افزایش یابد.
7. آیا این شیر برای بخار و روغن حرارتی مناسب است؟
بله، شیر پنوماتیک سامسون Type 3244 برای سیالاتی مانند بخار، آب داغ، روغن حرارتی و بسیاری از سیالات شیمیایی طراحی شده است، به شرط آنکه متریال مناسب در زمان سفارش انتخاب شود.
8. آیا امکان دریافت دیتاشیت و کاتالوگ شیر پنوماتیک سامسون وجود دارد؟
بله، دیتاشیت و کاتالوگ رسمی شیر پنوماتیک سامسون Type 3244 ANSI از طریق نمایندگی سامسون قابل دریافت است و شامل مشخصات فنی کامل، ابعاد و شرایط کاری میباشد.
9. چرا خرید شیر پنوماتیک سامسون از نمایندگی سامسون اهمیت دارد؟
خرید از نمایندگی سامسون تضمینکننده اصالت کالا، مشخصات فنی معتبر، پشتیبانی تخصصی و تأمین قطعات یدکی اصلی است و ریسک استفاده از محصولات غیراصل را از بین میبرد.
10. چگونه میتوان قیمت شیر پنوماتیک سامسون Type 3244 ANSI را استعلام گرفت؟
برای دریافت قیمت روز شیر پنوماتیک سامسون Type 3244 میتوانید با نمایندگی سامسون تماس بگیرید یا از طریق فرم استعلام قیمت سایت، مشخصات فنی موردنظر خود را ارسال کنید تا کارشناسان فروش در کوتاهترین زمان با شما تماس بگیرند.
11. آیا این شیر برای پروژههای صنعتی بزرگ مناسب است؟
بله، شیر پنوماتیک سامسون Type 3244 ANSI یکی از گزینههای اصلی در پروژههای صنعتی، نیروگاهی و پتروشیمی است و امکان تأمین پروژهای با شرایط ویژه از طریق نمایندگی سامسون وجود دارد. توصیه میشود.
